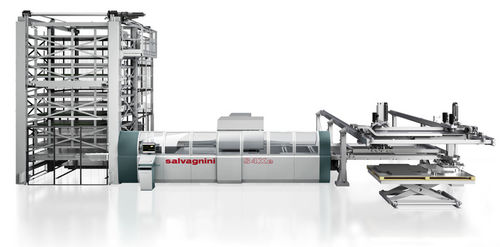

Centro de puncionamento de cisalhamento S4Xe series

CNCcom servoacionamentopara metais

Descrição geral
O centro puncionamento‑cisalhamento S4Xe é uma célula integrada para chapas que automatiza alimentação, puncionamento, conformação, separação e descarga, permitindo um fluxo de produção contínuo e repetível com redução da intervenção manual e do desperdício.

Principais características

• Cabeçote multi‑prensa com estrutura de matriz para até 96 ferramentas; cada ferramenta acionada individualmente e permanentemente disponível para evitar trocas em ciclo.
• Cisalha integrada com duas lâminas independentes de 500 mm, dispostas ortogonalmente e equipadas com prensa‑chapas para cortes de qualquer comprimento mantendo o alinhamento.
• Manipulador com curso de 3030 mm que permite processar chapas até 3048 mm sem re‑grip; sistema hand‑over patenteado adapta a dinâmica ao peso.
• Manipulador com 9 garras de abertura independente para permitir nesting e usinagem sem retenção de sucata.
• Controlo adaptativo para centralização, dinâmicas do manipulador, compensação térmica e ajuste automático da folga/força da cisalha.

Eficiência do processo
O S4Xe integra alimentação, puncionamento, conformação, separação e descarga num único fluxo automatizado para maximizar operações em tempo mascarado e assegurar alimentação contínua sem manipulação intermédia.

Automação & modularidade
A máquina suporta módulos de automação modulares para aumentar autonomia e takt:

• PD – desempilhador automático para alimentação a partir de pacotes.
• MD – torre de armazenamento folha a folha (6–15 bandejas) para JIT e fornecimento lote‑um.
• MV – armazenagem multi‑torre para alimentação mista por pacotes ou folhas individuais.
• IA – empilhador automático de mesa para operações de saída.
• MCU – dispositivo com dois manipuladores cartesianos para recolha e empilhamento automáticos de peças.

Software & Indústria 4.0
Suíte integrada (FACE HMI, STREAM / STREAMPUNCH, OPS, LINKS) para programação, optimização de nests, gestão da produção e monitorização IoT com integração ERP/MRP e análise em tempo real.

Benefícios

• Maior produtividade ao eliminar trocas de ferramenta em ciclo e maximizar operações em tempo mascarado.
• Flexibilidade para grandes séries, produção por kits ou peças unitárias sem re‑tooling frequente.
• Redução de sucata através de nesting otimizado, manipulador de 9 garras e cisalha integrada.
• Qualidade consistente da peça por alinhamento punção‑matriz, corte por cisalha e compensação térmica.

Dados técnicos

• Modelo: S4Xe.30 / S4Xe.40
• Dimensões máximas da chapa (mm): 3048 x 1650 / 4064 x 1650
• Diagonal máxima (mm): 3466 / 4386
• Dimensões mínimas da chapa (mm): 370 x 300
• Velocidade máx X / Y (m/min): 132 / 96 — eixos simultâneos: 163
• Aceleração máx X / Y (m/s²): 30 / 15
• Curso do manipulador: 3030 mm (processa até 3048 mm sem regrip)
• Ferramentas cabeça multi‑prensa: até 96 (5 configurações)

Capacidades de material (indicativas)

• Alumínio (UTS 265 N/mm²): puncionamento / cisalhamento até 5,0 mm
• Aço (UTS 410 N/mm²): puncionamento / cisalhamento até 3,5 mm
• Aço inox (UTS 610 N/mm²): puncionamento / cisalhamento até 2,0 mm
• Espessura mínima do material: 0,5 mm
