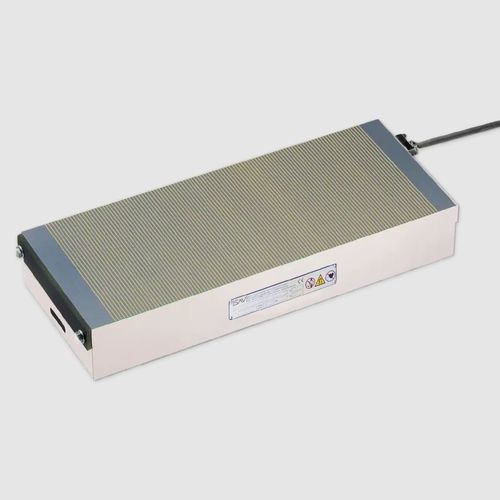

Mandris electromagnéticos com passo de pólo transversal fino contínuo P = 4 mm
Para atirar peças finas, em forma de placa, com tolerâncias de forma e posição de 0,01 a 0,02 mm.
Para eixo da peça principal perpendicular ao passo do poste
Para peças finas até: espessura mínima = 2 mm
Para peças de trabalho planas: comprimento mínimo = 40 mm
Placa de poste com passo de poste transversal excepcionalmente estreito e uniforme, aço de 3 mm e latão de 1 mm
Discos colados e adicionalmente aparafusados com barras de pressão no comprimento
Junta de parafuso de placa de poste na grelha estreita
8 mm Capacidade de desgaste da placa do poste
Baixa magnitude do campo magnético com 4 mm
Ranhura de fixação em ambas as faces frontais
A partir de comprimentos superiores a 1000 mm com furos passantes para fixação de acordo com o acordo
Robusto e à prova de água
Tipo de protecção IP 65
100% ED
Adequado para ligação com dispositivo de controlo SAV 876.10
Mandril electromagnético SAV 243.40 - 1200 x 500 - 110 V
Designação SAV nº. - A x B - tensão nominal
100 N/cm2,controlável com unidade de controlo utilizando o interruptor de codificação da força de retenção
Tensão nominal, recomendada
24 V DC até 118 W, inclusive
110 V DC para todos os outros tamanhos
---
