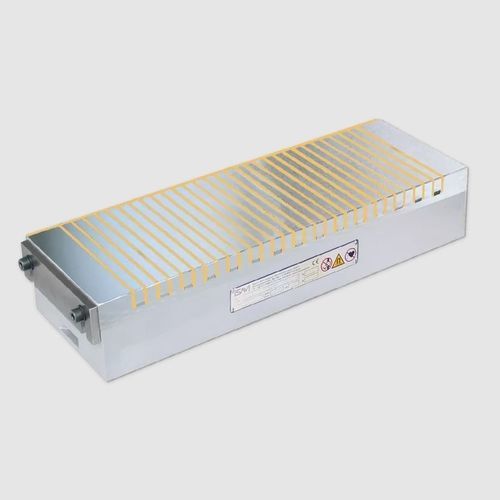

Placa magnética eletropermanente 243.42

retangularpara retificação

Mandris electromagnéticos com passo transversal contínuo P = 13 mm, 18 mm e 25 mm O mandril magnético apresenta um elevado poder magnético, design robusto e uma longa vida útil. O passo do poste forma pólos "verdadeiros" N e S. Para o atiramento universal de peças com tolerâncias de forma e posição de 0,01 a 0,02 mm. Para eixo da peça principal perpendicular ao passo do poste Para peças até à espessura mínima x: 4.5 mm com P = 13 mm 6.0 mm com P = 18 mm 8.5 mm com P = 25 mm Para peças de trabalho planas min. a: 25 mm x 25 mm com P = 13 mm 32 mm x 32 mm com P = 18 mm 45 mm x 45 mm com P = 25 mm Placa de vara sólida com 13 mm, 18 mm ou 25 mm de passo de vara transversal "Verdadeiro" N/S espaçamento de pólos Com arrefecimento por água para maior precisão a pedido Com orifícios de ar comprimido para facilitar a remoção de peças grandes (aderência) para P = 18 mm ou 25 mm a pedido Placas de poste aparafusadas numa grelha estreita camada de desgaste de 8 mm na placa do poste Ranhuras de atirar em ambos os lados da face Comprimento superior a 1000 mm com furos passantes para fixação mediante acordo Robusto e à prova de água Classificação de protecção IP 65 100 % ciclo de funcionamento Adequado para ligação à unidade de controlo SAV 876.10 Mandril electromagnético SAV 243,42 - 2000 x 800 - 25 - 110 V Designação SAV nº. - A x B x P - tensão nominal Força de aderência nominal: 90 N/sqcm, para P = 13 mm de passo de pólo 110 N/sqcm, para P = 18 mm de passo de poste 115 N/sqcm, para P = 25 mm de passo de poste Pode ser controlado pelo dispositivo de controlo utilizando o interruptor de codificação da força de aderência Tensão nominal, recomendada: 24 V DC a 64 W 110 V DC para todos os tamanhos
