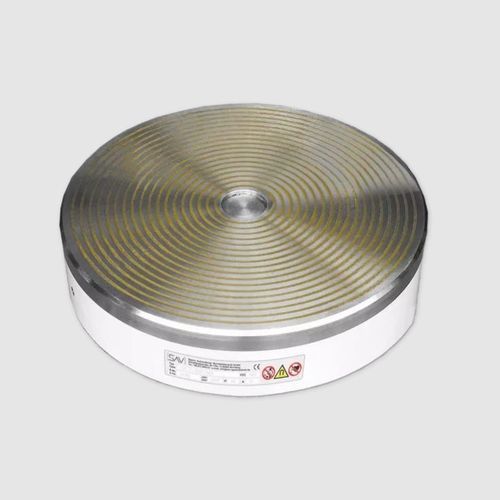

Placa magnética eletropermanente 244.41

circularpara retificaçãopara torneamento

Graças ao passo do pólo circular, o mandril circular electromagnético tem um campo magnético forte e baixo para placas finas. Principalmente para lixar peças em forma de disco em máquinas de lixar interiores e exteriores com mesa rotativa. Não para anéis finos. O passo do pólo circular também permite a maquinação de peças múltiplas que não são colocadas centralmente. Também adequado para tornear com tolerâncias de forma e posição de 0,01 a 0,02 mm. O passo do pólo circular assegura uma distribuição uniforme de força de retenção sobre a circunferência. Isto torna-a adequada para peças finas e planas (por exemplo, lâminas de serra). Colocação de peças múltiplas no círculo de inclinação diâmetro possível Para peças de trabalho até à espessura mínima: 2 mm com P = 5,5 mm 4 mm com P = 9 mm 8 mm com P = 18 mm Para peças de trabalho planas: Tamanho mínimo = 45 mm x 45 mm Não adequado para anéis finos Pitch de poste fabricado "sem intervalo" Placas de poste aparafusadas numa grelha estreita camada de desgaste de 8 mm na placa do poste Classificação de protecção IP 65 100 % ciclo de funcionamento Adequado para ligação à unidade de controlo SAV 876.10 Disponível com flange a pedido (ver SAV 248.90 a 248.94). Mandril circular electro magnético SAV 244.41 - 800 - 18 - 110 V Designação SAV nº. - A - P - tensão nominal Força nominal de retenção 80 N/cm2, controlável com unidade de controlo utilizando o interruptor de codificação da força de retenção Tensão nominal, recomendada 24 V DC até 90 W, inclusive 110 V DC para todos os tamanhos
