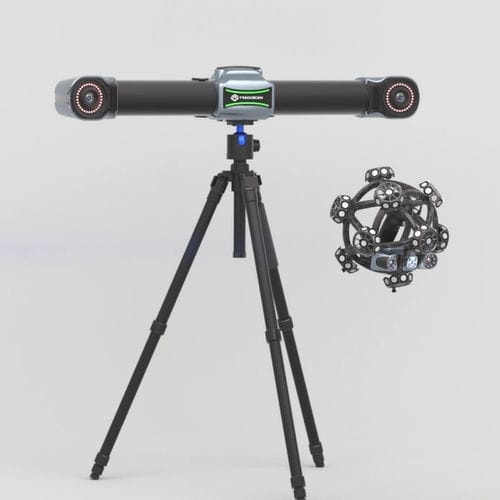

Sistema de escaneamento XYZ TrackScan Sharp

3Dpara retro-engenhariade medição

Overview
TrackScan Sharp é um sistema de digitalização 3D óptico projetado para medições industriais de grande volume, longa distância e alta precisão. Integra câmeras industriais de 25 MP, processadores embarcados para edge computing e operação sem fio alimentada por bateria, permitindo fluxos de inspeção rápidos e móveis. Mede peças grandes com distância máxima de rastreamento até 8,5 m e volumes de medição industriais até 135 m³ (dependendo do modelo).

Key highlights

• Operação sem fio com bateria e edge computing no scanner e no rastreador óptico para processamento em tempo real e saída direta de coordenadas 3D.
• Rastreamento de longa distância e grande cobertura volumétrica: distância de rastreamento até 8,5 m; volumes de medição relatados até 135 m³ (algumas configurações até 233 m³).
• Medição de alta velocidade: até 6.000.000 medições/s (dependendo da versão do produto).
• Múltiplos modos de digitalização para captar superfícies amplas e detalhes finos: ultra-fast, hyperfine e deep-hole (dependendo do modelo).
• Projeto mecânico otimizado para estabilidade e consistência térmica (tecnologia CFFIM) com carcaça ergonômica para manuseio multidirecional.

Applications

• Aeroespacial: inspeção de grandes componentes, prototipagem rápida e controle geométrico.
• Automotivo: inspeção de moldes e matrizes, digitalização de componentes, verificação de montagem e controle de qualidade.
• Energia & Indústria Pesada: digitalização de turbinas e grandes máquinas, manutenção e análise de defeitos.
• Ferrovia & Estaleiros: digitalização de trilhos, peças ferroviárias, cascos, hélices e componentes de motores.
• Moldes, ferramentaria, engenharia reversa, pesquisa, entretenimento e digitalização do património cultural.

Functional features

• Edge computing: processadores embarcados no scanner e no rastreador processam imagens/dados em tempo real e fornecem coordenadas 3D.
• Plug-and-play: o sistema conecta-se automaticamente na alimentação para iniciar rapidamente os fluxos de trabalho de digitalização.
• Operação intuitiva: botões e manuseio intuitivos para operações de digitalização flexíveis.
• Captura de detalhes finos: modo hyperfine com linhas laser paralelas para captar ranhuras, cantos e feições intrincadas com alta resolução.
• Compatibilidade versátil: suporta medições multi-tracker para ampliar alcance; compatível com i-Probe500 para sondagem rastreada e MSCAN photogrammetry opcional para precisão volumétrica melhorada.

Notes & additional observations
Existem múltiplas configurações e variantes de modelo (TrackScan Sharp-S, TrackScan Sharp-E, TrackScan Sharp49). Alguns textos promocionais referem configurações com até 99 linhas laser; tabelas técnicas das variantes S/E listam 81 linhas laser azuis (Triple Cross Technology) e a variante 49 apresenta 21 cruzes laser azuis. Desempenho de medição, alcance de varrimento e contagem de linhas variam conforme modelo/configuração. Opções adicionais: detecção inteligente de arestas (medição em nível de cinza) e integração com braços robóticos para setups automatizados.

Características / especificações técnicas

• Séries / Modelos: TrackScan Sharp (variantes: TrackScan Sharp-S, TrackScan Sharp-E, TrackScan Sharp49)
• Modos de digitalização (exemplos): Ultra-fast; Hyperfine; Deep-hole
• Linhas laser (por modelo): Sharp-S / E: 81 linhas laser azuis (Triple Cross Technology) para ultra-fast; 17 linhas paralelas azuis para hyperfine; +1 linha deep-hole. Sharp49: 21 cruzes laser azuis; 7 linhas paralelas azuis para hyperfine; 1 linha deep-hole. (Algumas configurações referenciadas até 99 linhas)
• Píxeis da câmara (i-Tracker): 25 MP
• Precisão (dependente de probing/scan): até 0,025 mm (declarado alcançável)
• Precisão volumétrica exemplos (TrackScan Sharp-S): 10,4 m³ (3,5 m) → 0,048 mm; 35 m³ (5,2 m) → 0,069 mm; 90 m³ (7,2 m) → 0,128 mm; 135 m³ (8,5 m) → 0,159 mm
• Precisão volumétrica exemplos (TrackScan Sharp-E): 10,4 m³ (3,5 m) → 0,049 mm; 35 m³ (5,2 m) → 0,070 mm; 90 m³ (7,2 m) → 0,130 mm
• Precisão volumétrica exemplos (TrackScan Sharp49): 10,4 m³ (3,5 m) → 0,049 mm; 28,6 m³ (5,0 m) → 0,067 mm; 49,0 m³ (6,0 m) → 0,089 mm
• Precisão volumétrica com MSCAN photogrammetry: 0,044 mm + 0,012 mm/m (declarado)
• Taxa de medição: até 6.000.000 medições/s (dependente do modelo; Sharp49 lista 2.600.000 medições/s)
• Área de digitalização (exemplo): até 800 mm × 700 mm (variantes S/E)
• Distância de trabalho: ~300 mm (típica)
• Profundidade de campo: 400 mm; modo grande profundidade até 800 mm (dependente do modelo/configuração)
• Resolução máxima: 0,02 mm
• Precisão de posição de furo: 0,05 mm
• Intervalo de tamanho de peça (recomendado, exemplo Sharp49): 0,1 m – 12 m
• Temperatura operacional: exemplos: -10 – 40 °C (S/E) e 0 – 45 °C (variante 49) — dependente do modelo
• Humidade operacional (sem condensação): tipicamente 10 – 90 % HR (dependente do modelo)
• Interfaces: USB 3.0, interface de rede
• Formatos de saída: .stl, .pj3, .igs, .asc e outros formatos personalizáveis
• Classe laser: Classe Ⅱ (seguro para os olhos)
• Certificações: CE, RoHS, WEEE, FCC (conforme listado)
• Patentes: múltiplas patentes nacionais e internacionais referenciadas
• Opções & compatibilidade: integração MSCAN photogrammetry, i-Probe500 para sonda trackeada (com fio/sem fio), configurações multi-tracker, montagem em braço robótico para automação
