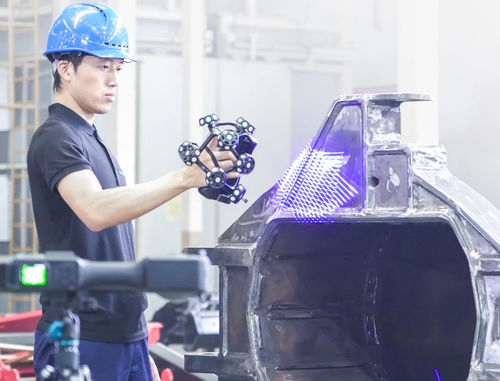

Scanner 3D TrackScan GO

a laserpor triangulação a laseróptico

Visão geral
A série TrackScan GO é um sistema portátil de digitalização 3D óptica projetado para inspeção e metrologia industriais. O rastreador e o scanner compactos cabem em um único estojo de proteção e permitem operação totalmente sem fio para medições flexíveis no local. Uma câmera colorida integrada e sobreposição AR simplificam o alinhamento CAD‑peça e a visualização. Orientação inteligente e medição com um botão reduzem o tempo de configuração e permitem que os operadores iniciem rapidamente.

Principais benefícios

• Sistema portátil: rastreador e scanner compactos; sistema completo em um único estojo para transporte por uma pessoa.
• Operação sem fio e compatibilidade com AirGO Pad: fluxos de trabalho em tablet sem PC, cabos ou fonte externa em muitos cenários.
• Inicialização rápida e fluxos guiados: os sensores ligam e conectam automaticamente; o software integrado fornece sequências de inspeção passo a passo.
• Câmera colorida & sobreposição AR: captura de defeitos de superfície, alinhamento CAD‑peça rápido e visualização intuitiva da inspeção.
• Três configurações de medição: tracker+scanner (digitalização rastreada), apenas tracker (cobertura de grande área e longo alcance), apenas scanner (digitalização manual para espaços confinados e cavidades).

Modos de digitalização

• Digitalização ultra‑rápida: 34 linhas laser azuis (17×2)
• Digitalização hiperfina: 7 linhas laser azuis paralelas
• Digitalização de furos profundos: 1 linha laser azul adicional para cavidades internas
• Digitalização de grande área com tracker: 34 linhas laser azuis (17×2)
• Fotogrametria: fotogrametria adaptativa

Destaques de uso
Avaliado em laboratório de calibração acreditado ISO/IEC 17025 e compatível com ISO 10360-13, JJF 1951 e VDI/VDE 2634 Parte 3. Adequado para aeroespacial, moldes & ferramental, automotivo, energia & indústria pesada, ferroviário & construção naval e tarefas metrológicas não industriais que exigem precisão industrial e estabilidade volumétrica.

Características / especificações técnicas

• Tipo: TrackScan GO-C ou TrackScan GO-E
• Modos de digitalização: Ultra‑rápido (34 linhas laser azuis), Hiperfino (7 linhas laser azuis paralelas), Furos profundos (linha laser azul adicional), Tracker grande área (34 linhas laser azuis), Fotogrametria (adaptativa)
• Distância de rastreamento por i‑Tracker: TrackScan GO‑C 2800 mm, TrackScan GO‑E 3500 mm
• Precisão (digitalização rastreada): até 0,030 mm (GO‑C e GO‑E)
• Precisão (apenas scanner): até 0,020 mm
• Precisão (apenas tracker): até 0,075 mm
• Precisão volumétrica (digitalização rastreada): GO‑C 0,064 mm, GO‑E 0,060 mm
• Precisão volumétrica (apenas scanner): 0,015 mm + 0,035 mm/m
• Precisão volumétrica (apenas tracker, com barra de escala): 0,072 mm + 0,012 mm/m
• Esfericidade: GO‑C 0,040 mm, GO‑E 0,035 mm
• Planicidade: GO‑C 0,060 mm, GO‑E 0,050 mm
• Distância de trabalho (scanner): 150 mm a 450 mm (estendível a 650 mm); digitalização hiperfina: 120 mm a 300 mm
• Distância de trabalho (tracker): 500 mm a 1500 mm (estendível a 2500 mm)
• Área de digitalização (scanner): 500 mm × 600 mm
• Área de digitalização (tracker): 2500 mm × 2000 mm
• Classe do laser: Classe II (segura para os olhos)
• Resolução até: 0,020 mm
• Taxa de medição até: 6.500.000 medições/s
• Dimensões do i‑Scanner: 197,6 mm × 191,3 mm × 234,2 mm
• Peso do i‑Scanner: 860 g (sem bateria)
• Dimensões do i‑Tracker: 418,6 mm × 122,1 mm × 83,9 mm
• Peso do i‑Tracker: 1580 g (sem bateria)
• Tamanho do estojo de proteção: 660 mm × 499 mm × 329 mm
• Formatos de saída: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, etc.
• Faixa de temperatura de operação: -10°C a 40°C
• Faixa de humidade de operação (sem condensação): 10-90% UR
• Padrão wireless: Wi‑Fi 6, 802.11a/b/g/n/ac/ax
• Modo de interface: USB 3.0 Type‑C
• Patentes: múltiplas patentes internacionais (US, EP, KR, CN e outras)
• Normas / avaliação: Desempenho avaliado conforme JJF 1951, VDI/VDE 2634 Parte 3 e ISO 10360-13 em laboratório de calibração acreditado ISO/IEC 17025
