Sistema de escaneamento 3D TrackScan Sharp-Z

XYZpara inspeçãopara retro-engenharia

Visão geral

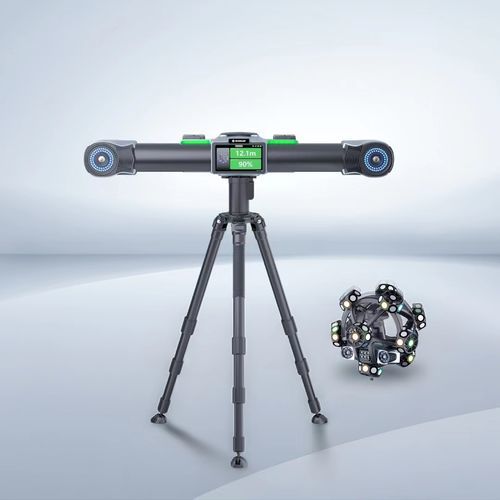

TrackScan Sharp-Z é um sistema de digitalização 3D ótica zenital projetado para medições rápidas e precisas em grande escala. Integra tecnologia de laser azul Quad-Cross, alcance de seguimento ultra‑longo e capacidade de auto‑rastreamento. O sistema inclui uma plataforma rotativa dinâmica para seguimento automático do tracker, displays integrados no scanner e no tracker, operação totalmente sem fio e baterias hot‑swappable duplas para digitalização móvel contínua em ambientes complexos.

Principais características

• Seguimento ultra‑longo para medições em grande escala: câmara industrial 50 MP de alta resolução, profundidade de campo estendida, algoritmo LED adaptativo dinâmico, até 12 m de distância de seguimento para reduzir reposicionamentos.
• Auto‑rastreamento completo: plataforma rotativa dinâmica com área de medição de 360° até 12 m de raio; seguimento automático do tracker para manter o campo de visão ideal.
• Telas duplas: displays no scanner e no tracker para estado em tempo real, interface de calibração e medições por sonda.
• Digitalização em alta velocidade: tecnologia de laser azul Quad‑Cross com até 162 linhas laser, até 200 FPS e até 10 milhões de medições por segundo.
• Múltiplos modos de digitalização: Ultra‑Fast, Hyperfine e Deep‑Hole / Extended‑Depth para componentes grandes e superfícies de precisão.
• Operação totalmente sem fio: edge computing no scanner e no tracker com transmissão sem fio de alta velocidade; desenho com baterias duplas hot‑swappable para operação contínua.
• Controles personalizáveis: botões programáveis para acesso rápido a funções frequentes.
• Precisão industrial e estabilidade: conformidade ISO 10360-13 com controlo multi‑métrico de precisão e estrutura icosaédrica rígida em fibra de carbono para estabilidade estrutural consistente.

Modos de digitalização

• Ultra‑Fast / Extended‑Depth: 4×35 linhas laser azuis (Quad‑Cross Technology).
• Hyperfine: 21 linhas laser azuis paralelas.
• Deep‑Hole: linha laser azul adicional para características estreitas/profundas.

Especificações técnicas
Tipo: TrackScan Sharp-Z
Modo de varrimento (Ultra‑fast): 140 linhas laser azuis (Quad‑Cross Technology)
Modo (Hyperfine): 21 linhas laser azuis paralelas
Modo (Deep‑hole): 1 linha laser azul adicional
Precisão (¹): até 0,025 mm
Taxa de frames: até 200 FPS
Taxa de medição: até 10 000 000 medições/s
Área de digitalização: até 800 mm × 700 mm
Resolução: até 0,020 mm
Exemplos de precisão volumétrica: 0,039 mm (13 m³ @ 3,5 m) — até 0,198 mm (600 m³ @ 12 m)
Stand-off: 300 mm
Profundidade de campo: 400 mm; 800 mm (grande profundidade)
Classe do laser: Classe II (seguro para os olhos)
Formatos de saída: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, etc.
Temperatura de operação: -10–40°C
Humidade de operação (sem condensação): 10–90% RH
Interfaces: USB3.0, Rede; modos sem fio e suporte a inspeção edge
Precisão posição de furo: 0,05 mm
Certificações: CE, RoHS, WEEE, FCC
Patentes: múltiplas patentes CN de utilidade e design listadas pelo fabricante


Aplicações

• Aeroespacial
• Moldes e ferramentaria
• Automotivo

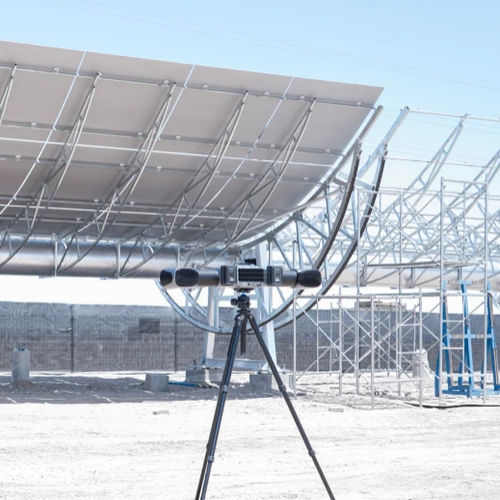

• Energia e indústria pesada
• Ferroviário e construção naval
• Engenharia reversa e inspeção em grande escala

Notas
Desempenho avaliado de acordo com JJF 1951, VDI/VDE 2634 Parte 3 e ISO 10360-13 no laboratório de calibração acreditado ISO/IEC 17025 do fabricante. O fabricante reserva‑se o direito de interpretar e modificar parâmetros e imagens dentro do âmbito legal.

Especificações técnicas (resumo)

• Tipo: TrackScan Sharp-Z
• Modos de varrimento: Ultra‑fast (140 linhas azuis), Hyperfine (21 linhas paralelas), Deep‑hole (1 linha adicional)
• Precisão máxima: até 0,025 mm
• Frame rate: até 200 FPS
• Taxa de medição: até 10 000 000 med./s
• Área máx.: 800 mm × 700 mm
• Resolução: até 0,020 mm
• Stand-off: 300 mm; DOF: 400 mm / 800 mm
• Operação contínua: baterias duplas hot‑swappable
• Normas: conformidade ISO 10360-13
