Sistema de automação de processos SynchroLine INDIVIDUAL

de produçãopara cabosde soldagem

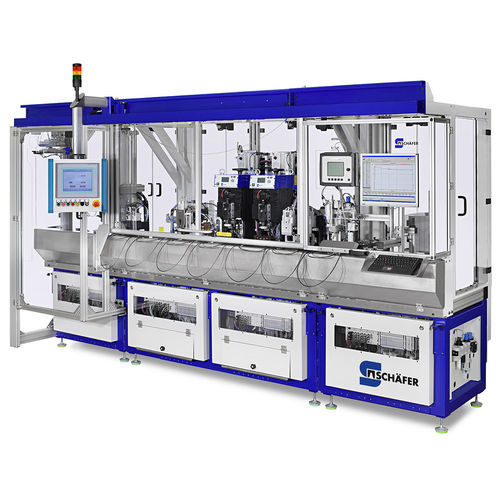

Resumo do produto O sistema é projetado para a fabricação totalmente automática de conjuntos elétricos para tecnologia solar (fotovoltaica). Um inovador sistema de transferência com carrinhos shuttle forma a base para uma produção eficiente e é complementado por módulos específicos para separação e alimentação das peças necessárias.

Preparações para produção de cabos O fornecimento quase sem tensão do cabo bifilar é realizado por um desenrolador especialmente desenvolvido. A velocidade de desenrolamento pode ser regulada conforme a demanda e um comprimento de cabo correspondente é armazenado em buffer. Na primeira etapa de processamento, o isolamento na extremidade do cabo é rugosificado em processo inline. Em outra estação, as comprimentos específicos do produto são cortados e os cabos são desencapados.

Fabricação de conjuntos O sistema de transferência transporta os pares de cabos de estação em estação usando carrinhos shuttle. A separação e alimentação de terminais e componentes ocorrem em paralelo com o processo preparatório. Em um lado do cabo, as conexões são realizadas com alta precisão utilizando crimpagem de 4 pontos. O outro lado é compactado e ligado a um conjunto elétrico por soldagem por resistência.

Interface de usuário intuitiva O sistema de controle com ecrã tátil oferece uma interface de usuário multilingue e intuitiva para operação segura e simples. A seleção de diferentes papéis de usuário e modos de operação, juntamente com funções de interligação de máquinas, permite fluxos de trabalho modernos e flexíveis.

Alta segurança para o operador A segurança do operador é garantida por um dispositivo de proteção monitorizado. A abertura das portas de proteção interrompe o circuito de segurança e para todos os motores. O sistema cumpre as diretivas europeias aplicáveis relativas à segurança mecânica e elétrica e compatibilidade eletromagnética.

Visão geral de todo o processo

• Rugosificação do isolamento em processo inline
• Corte à medida e desencapamento
• Separação e alimentação de terminais
• Alimentação de componentes elétricos
• Crimpagem com terminais e componentes (crimpagem de 4 pontos)
• Compactação e soldagem por resistência
• Testes para garantia de qualidade

Ilustrações As ilustrações são exemplares e podem mostrar opções ou equipamentos específicos. Sujeito a erros e alterações.

Características técnicas / especificações

• Tipo de sistema: SynchroLine INDIVIDUAL transfer automation system
• Aplicação: Fabricação de conjuntos elétricos para tecnologia solar / fotovoltaica
• Transferência: Sistema de transferência baseado em carrinhos shuttle para transporte de cabos em pares
• Alimentação: Desenrolador especial para alimentação quase sem tensão de cabo bifilar com armazenamento em buffer
• Processos inline: Rugosificação do isolamento, corte à medida, desencapamento
• Processos de montagem: Separação e alimentação de terminais/componentes, crimpagem de 4 pontos, compactação, soldagem por resistência
• Controlo: Sistema de controlo com ecrã tátil e interface multilingue, papéis de utilizador, modos de operação e interligação de máquinas
• Segurança: Dispositivo de proteção monitorizado; abertura das portas interrompe o circuito de segurança; conforme diretivas europeias de segurança mecânica, elétrica e CEM
• Documentação: Brochura (PDF) disponível
