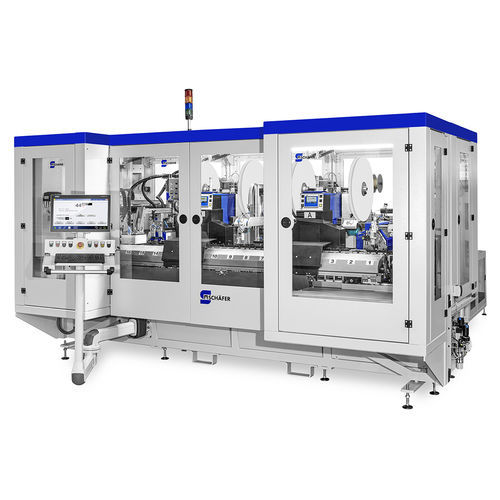

Máquina de produção para cabo de fibra ótica SynchroLine INDIVIDUAL

modulartotalmente automáticapara o setor médico

Visão geral do produto
Sistema de produção totalmente automatizado para cabos de fibra óptica de polímero (POF). Permite soldagem a laser de POF a ferrules e terminais pigtail, com garantia de qualidade integrada e classificação automática de cabos não conformes. Design modular e tempos de configuração curtos tornam o sistema adequado para produção em série nas áreas médica, automotiva e de telecomunicações.

Máquina flexível com sistema de transferência
O sistema de automação modular SynchroLine utiliza um sistema de transferência com shuttles para transportar os condutores entre as estações. As junções de soldagem são realizadas totalmente automaticamente com alta precisão. A base da máquina inclui um sistema de transferência que movimenta os condutores até as estações de processamento por meio dos shuttles.

Preparações para a produção de cabos
A fibra óptica é alimentada quase sem tensão por um desenrolador especialmente desenvolvido. A velocidade de desenrolamento pode ser controlada e o comprimento da fibra pode ser armazenado em buffer. Comprimentos de fio dependentes do produto são cortados na primeira estação; o processo de corte cria uma face final de alta qualidade sem usinagem adicional. Um sistema interno de limpeza por vácuo remove partículas plásticas em áreas críticas para a qualidade.

• Fibras curtas: transportadas em pares pelos shuttles até as estações
• Fibras mais longas: enroladas em laços para que duas extremidades possam ser processadas simultaneamente

Visão geral do processo

• Desenrolamento e impressão
• Corte ao comprimento e finalização da face terminal
• Enrolamento e amarração
• Montagem de tampas protetoras
• Soldagem a laser com terminais
• Medida do resíduo do núcleo
• Medida da atenuação

Conexão das fibras ópticas de polímero
As estações de soldagem realizam as conexões entre fibras e terminais ópticos. O sistema suporta ferrules padrão e terminais pigtail (pinos e soquetes). A medição integrada monitora cada conexão soldada e os valores de atenuação durante a produção. Cabos fora de tolerância são separados automaticamente e impedidos de continuar no processo.

Controle e segurança
Controle por touchscreen multilíngue e intuitivo com funções de papéis de usuário e modos operacionais selecionáveis; funções de rede possibilitam sequências de processo flexíveis. Controle principal: WireStar; controle de estação: STI. Dispositivo de segurança monitorado com portas de segurança que interrompem o circuito de segurança e param todos os acionamentos. A máquina está em conformidade com as diretivas europeias aplicáveis em mecânica, elétrica e EMC.

Características / Especificações técnicas
Materiais processáveis: fios, cabos ferrule, cabos pigtail.
Cabo ferrule: diâmetro do núcleo 1 mm; diâmetro do revestimento 2,3 mm (colorido).
Cabo pigtail: diâmetro do núcleo 1 mm; diâmetro do revestimento 1,5 mm (preto).
Terminiais: ferrule (padrão); pigtail pinos e soquetes.
Desempenho e geometria: Cabos ferrule (um cabo por shuttle em curva): 840 pcs/h a 1230 mm; 570 pcs/h a 4350 mm; 545 pcs/h a 8500 mm. Cabos pigtail (dois cabos simples inseridos no shuttle): 800 pcs/h a 60–280 mm.
Número de estações: linhas ferrule 7 estações; linhas pigtail 9 estações. Número de shuttles: 37.
Controle: HMI WireStar (principal), STI (estação). Tela: touchscreen.
Suprimentos e interfaces: Alimentação 400 V, 50/60 Hz; Ar comprimido 6 bar.
Dimensões e peso: L x P x A 4480 x 5925 x 2700 mm (aprox., máquina fechada dependendo do equipamento); Peso aprox. 3500 kg.

Ilustrações
As ilustrações nas páginas de produto são exemplares e podem apresentar opções e equipamentos específicos.

Especificações técnicas

• Produto: SynchroLine INDIVIDUAL sistema de automação para cabos ópticos POF
• Materiais processáveis: fios, cabos ferrule, cabos pigtail
• Diâmetro do núcleo do cabo ferrule: 1 mm
• Diâmetro do revestimento do cabo ferrule: 2,3 mm (colorido)
• Diâmetro do núcleo do cabo pigtail: 1 mm
• Diâmetro do revestimento do cabo pigtail: 1,5 mm (preto)
• Terminiais: ferrule (padrão); pigtail pinos e soquetes
• Taxas de produção (exemplos): até 840 pcs/h a 1230 mm (ferrule); 570 pcs/h a 4350 mm; 545 pcs/h a 8500 mm; até 800 pcs/h para pigtails (60–280 mm)
• Número de estações: 7 (ferrule), 9 (pigtail)
• Número de shuttles: 37
• HMI / Controle: WireStar (principal), STI (estação)
• Tela: Touchscreen
• Alimentação: 400 V, 50/60 Hz
• Ar comprimido: 6 bar
• Dimensões (L x P x A): 4480 x 5925 x 2700 mm (aprox.)
• Peso: aprox. 3500 kg
