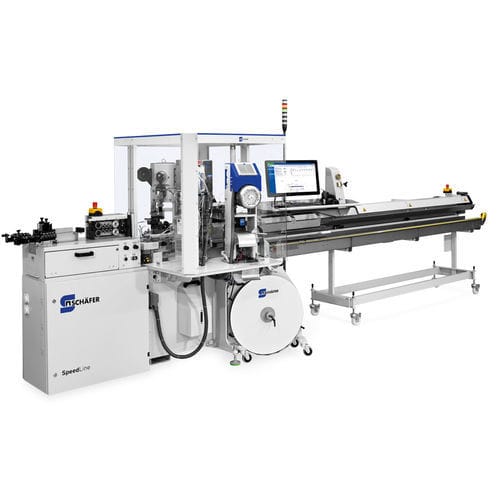

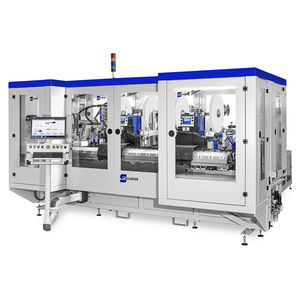

Sistema de automação para arame SpeedLine 22 ADVANCED

para o setor automotivomontagemde ferrite

Visão geral
A SpeedLine 22 ADVANCED é uma máquina de crimpagem totalmente automática para fios uni e multifilares com seção de 0,08 a 6 mm². Projetada para produção de cabos de alta produtividade (aplicações típicas: chicotes elétricos automotivos). Ilustrações podem mostrar equipamentos opcionais.

Plataforma modular
A plataforma modular SpeedLine oferece processamento de fios com braço giratório, focando em tempo mínimo de inatividade, ergonomia e segurança. Variantes permitem combinar módulos padrão e opções para requisitos específicos do cliente.

Configuração típica
Modelos padrão cobrem tarefas comuns de produção de cabos; este modelo suporta até 4 estações de crimpagem e pode ser expandido com módulos opcionais para processos complexos e reprodutíveis.

Garantia de qualidade
Módulos de monitoramento opcionais melhoram o controle do processo:

• Monitoramento da força de crimpagem para verificação das conexões
• Monitoramento da qualidade do condutor para detectar descascamentos defeituosos
• Inspeção ótica da qualidade do cabo

Conceito de operação intuitivo e seguro
O HMI WireStar oferece interface touchscreen com gestão de base de dados configurável, conectividade em rede e um painel para monitoramento de status, rendimento e consumo de materiais.

Conformidade
A máquina cumpre as diretivas europeias aplicáveis relativas à segurança mecânica e elétrica e compatibilidade eletromagnética.

Equipamento base

• Estações de crimpagem
• Estrutura base com armário de comando
• Mesas de estação e mesa do operador
• Endireitador de fio e braços giratórios
• Alimentador de fio programável
• Módulo programável de corte e decapagem
• Conjunto de lâminas e cortador de peça defeituosa
• Proteção pneumática da máquina
• PC com ecrã tátil de 21"
• Software de máquina WireStar
• Funções de redes e interfaces (RS232, Ethernet)

Extensões opcionais

• Estação de selagem
• Endireitador de fio duplo
• Ajuste de altura de crimpagem
• Ajuste de altura da prensa
• Módulo de empilhamento de fios
• Cortador de tira de suporte
• Módulo de duplicação de fio
• Transporte aplicador
• Monitoramento da força de crimpagem
• Monitoramento da qualidade do cabo
• Monitoramento da qualidade do condutor

Dados técnicos
Materiais processáveis
Fio: uni e multifilar
Seção: 0,08 mm² – 6 mm²
Isolações: PTFE, PVC e outros materiais comuns

Processamento
Alimentação de fio: acionamento por correia até 10 m/s
Comprimento de corte: 30 mm – 99 m
Taxa de produção: > 5.000 pcs/h (comprimento do fio 50 mm, Crimp/Crimp) dependendo da configuração

Desempenho e geometria
Acionamento: servomotores
Número de estações: até 4

Controles
Software: WireStar
Ecrã: 21" touchscreen

Fornecimentos e interfaces
Alimentação: 3x (208–480 V), 50/60 Hz, 3,5 kVA
Ar comprimido: 6 bar
Interfaces: RS232, Ethernet

Dimensões e peso
Aprox. (L x P x A): 3350 x 1450 x 1800 mm
Peso: aprox. 1050 kg

Observações
[1] Valores dependem da configuração do fio e do terminal.
[2] Dimensões e peso para equipamento básico.

Especificações técnicas

• Modelo: SpeedLine 22 ADVANCED
• Seção processável: 0,08 mm² – 6 mm²
• Alimentação de fio: correia até 10 m/s
• Faixa comprimento de corte: 30 mm – 99 m
• Taxa de produção: > 5.000 pcs/h (fio 50 mm, Crimp/Crimp)
• Tipo de acionamento: servomotores
• Máx. estações: até 4
• Software de controlo: WireStar
• Ecrã: 21" touchscreen
• Alimentação: 3x (208–480 V), 50/60 Hz, 3,5 kVA
• Ar comprimido: 6 bar
• Interfaces: RS232, Ethernet
• Dimensões aprox. (L x P x A): 3350 x 1450 x 1800 mm
• Peso aprox.: 1050 kg
