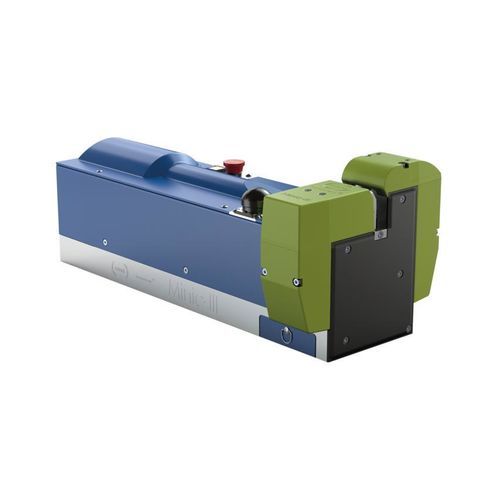

Máquina estacionária de solda por ultrassom Minic-III

automáticapara alumíniopara cobre

Visão geral
A Minic-III é uma máquina de soldagem por ultrassom de última geração e alta velocidade, projetada para produção industrial com baixa manutenção. Abrange seções transversais de condutores de 0,26 mm² a 30 mm² e permite soldagem de alumínio, cobre e conexões mistas (alumínio-cobre). Em benchmarks globais com fabricantes líderes de chicotes, a Minic-III apresentou resultados superiores em resistência de solda, cmk/cpk e aparência visual dos nós. A máquina dispõe de interface intuitiva, troca rápida de ferramenta e o auxílio de inserção Cable-Fit-In (CFI) para alinhamento automático preciso dos cabos. Outras seções e aplicações são possíveis.

Detalhes
O sistema foi projetado para alta qualidade de processo e baixa manutenção. Fornece monitoramento e documentação avançados do processo, auto-calibração total do módulo de soldagem, ajuste dinâmico de ponto de ajuste e funções estatísticas de controle do processo. Suporta integração com sistemas ERP de nível superior (p.ex. produção KSK). A unidade inclui cortador de sucata totalmente integrado, sistema de medição de deslocamento digital de alta precisão para detecção da geometria do nó, soldagem por sequência, vários níveis de usuário com acesso por chave, fim de curso de profundidade auto-calibrante (soft stop), sistema de refrigeração sem ar comprimido e acesso de manutenção facilitado com caixa de sucata integrada.

Vantagens

• Intervalo de seção: 0,26 mm² – 30 mm²
• Adequada para alumínio, cobre e conexões mistas (cascata)
• Monitoramento e documentação avançados do processo (incl. cmk/cpk)
• Auto-calibração total do módulo de soldagem
• Capacidade de integração ERP (p.ex. produção KSK)
• Ajuste dinâmico de setpoint e funções estatísticas de controle
• Cortador de sucata totalmente integrado
• Funcionalidade Plug & Play via chip ID integrado
• Medida de deslocamento digital de alta precisão para detecção da geometria do nó
• Soldagem por sequência e vários níveis de usuário com gestão de acesso
• Fim de curso de profundidade auto-calibrante (soft stop)
• Sistema de refrigeração sem ar comprimido
• Troca de ferramenta rápida; manutenção e limpeza fáceis com caixa de sucata integrada
• Auxílios de inserção: Cable-Fit-In (CFI), iluminação da área de soldagem e Laser Positioning System (LPS)

Especificações técnicas

• Nome do modelo: Minic-III
• Intervalo de seção: 0,26 mm² – 30 mm²
• Materiais soldáveis: Alumínio, Cobre, Conexões mistas (soldagem em cascata)
• Controle de processo: Monitoramento e documentação avançados; ajuste dinâmico de setpoint; funções estatísticas
• Calibração: Auto-calibração total do módulo de soldagem; fim de curso de profundidade auto-calibrante
• Medição: Sistema de medição de deslocamento digital de alta precisão para detecção da geometria do nó
• Integração: Capacidade de integração ERP (p.ex. produção KSK)
• Funcionalidades: Soldagem por sequência; Plug & Play via chip ID integrado; cortador de sucata integrado
• Manutenção: Troca de ferramenta rápida; manutenção e limpeza fáceis com caixa de sucata integrada
• Refrigeração: Sistema sem ar comprimido
• Inserção e posicionamento: Cable-Fit-In (CFI); iluminação da área de soldagem; Laser Positioning System (LPS)
• Conformidade: Conformidade CE
