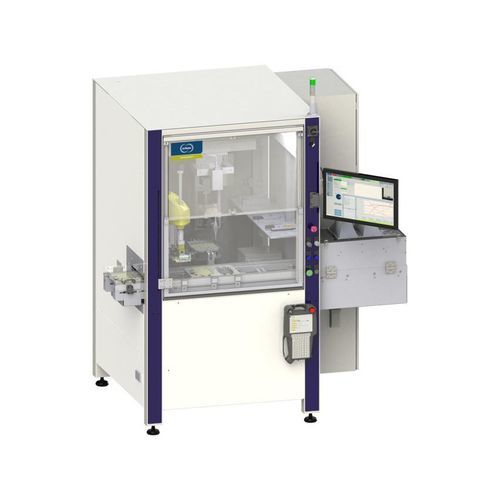

Máquina estacionária de solda por ultrassom FX Core

semiautomáticapara componentes eletrônicoscom mesa giratória

Visão geral
A FX Core destina-se à soldagem ultrassónica de eletrónica de potência (ex.: módulos IGBT) e sistemas de contacto de células para aplicações de baterias. Sistema semi-automático com ajuste integrado e solução de mudança rápida das ferramentas de soldagem.

Vantagens

• Cabeça de soldagem ultrassónica: 20 kHz padrão (35 kHz disponível sob pedido); ajuste integrado e solução de troca rápida de ferramentas
• Área de trabalho (mesa X-Y e eixo de rotação): X = 250 mm, Y = 400 mm, rotação = 360°; eixos concebidos com sistemas de travagem para rigidez máxima e resistência a vibrações ultrassónicas
• Accessibilidade na direção Z (sonotrode): até 62 mm
• Controlo de processo dinâmico patenteado: monitoriza curvas de potência e de altura com tolerâncias ajustáveis para tempo de soldagem, altura e deformação por ponto
• Opções personalizáveis: sistema de reconhecimento de padrões, leitor DMC, estação de medição e calibração

Características / especificações técnicas

• Aplicação: soldagem ultrassónica de eletrónica de potência (ex.: módulos IGBT) e sistemas de contacto de células para baterias
• Tipo de sistema: máquina de soldagem ultrassónica semi-automática
• Frequência ultrassónica: 20 kHz (35 kHz a pedido)
• Características da cabeça de soldagem: ajuste integrado e solução de troca rápida de ferramentas
• Área de trabalho X: 250 mm
• Área de trabalho Y: 400 mm
• Eixo de rotação: 360°
• Accessibilidade máxima Z (sonotrode): 62 mm
• Concepção dos eixos: eixos especialmente desenvolvidos com sistemas de travagem para alta rigidez e resistência a vibrações ultrassónicas
• Controlo de processo: monitorização dinâmica patentada das curvas de potência e de altura; tolerâncias ajustáveis para tempo de soldagem, altura e deformação por ponto
• Opções: sistema de reconhecimento de padrões, leitor DMC, estação de medição e calibração
