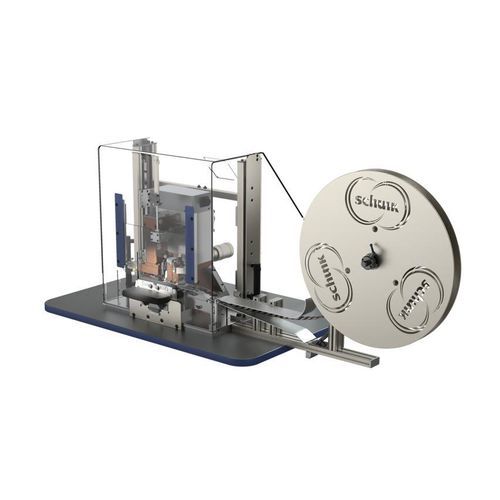

Máquina estacionária de solda por ultrassom DS20-III Variant TF

manualpara alumíniopara cobre

Visão geral do produto
A DS20-III é uma máquina ultrassónica para soldagem de fios em terminais. Processa terminais comuns em cobre e alumínio e apresenta um conceito de cobertura renovado que proporciona acessibilidade a 360° para facilitar a manutenção e o serviço.

Vantagens

• Intervalo de secções: 1,5–35 mm² (cobre) ou 2,5–42 mm² (alumínio); extensões opcionais até 50 mm² (cobre) e 60 mm² (alumínio)
• Alimentações de terminais disponíveis em 0°, 90° e 180°
• Sistema de troca de ferramenta rápido e simples para reduzir tempos de inatividade
• Unidade osciladora com sistema de troca rápida
• Frequência de funcionamento: 20 kHz
• Potência do gerador: 4 kW (padrão), 6 kW (opcional)

Especificações técnicas

• Aplicação: soldagem ultrassónica – soldagem de fios em terminais
• Materiais processados: terminais em cobre e alumínio
• Intervalos de secção padrão: 1,5–35 mm² (cobre); 2,5–42 mm² (alumínio)
• Extensão opcional de secção: até 50 mm² (cobre) e até 60 mm² (alumínio)
• Orientações de alimentação de terminais: 0°, 90°, 180°
• Troca de ferramenta: sistema de troca de ferramenta rápido e simples
• Oscilador: unidade osciladora de troca rápida
• Frequência de funcionamento: 20 kHz
• Potência do gerador: 4 kW (padrão), 6 kW (opcional)
• Design: conceito de cobertura renovado para acessibilidade a 360° que simplifica a manutenção
