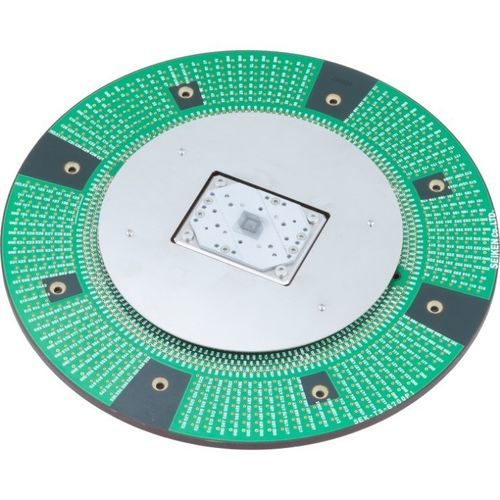

Probe card Kelvin

As placas de sonda Kelvin da Seiken são especificamente projetadas para medições de quatro terminais (conexão Kelvin), oferecendo testes de resistência altamente precisos para dispositivos. Ao controlar independentemente a corrente (circuito de força) e a tensão (circuito de detecção), as medições Kelvin eliminam efetivamente o impacto da resistência de contato, capturando a verdadeira resistência do dispositivo (Rs) com precisão. Nas medições Kelvin, dois terminais devem entrar em contato com um único eletrodo, como uma protuberância de solda ou um pad. As placas de sonda Kelvin da Seiken suportam medições de passo fino a partir de passos de eletrodo tão pequenos quanto 0,35 mm. Com a capacidade de reduzir a lacuna terminal para apenas 0,1 mm, um contato estável e confiável é alcançável mesmo em eletrodos ultra-pequenos. (A patente nº 5597108 se aplica a este design.) A Seiken oferece suporte completo para a placa especializada necessária para sondas Kelvin. Desde o design de fixações personalizadas até serviços completos de fabricação, fornecemos uma solução completa, garantindo a combinação perfeita entre sua placa de sonda e o equipamento de teste para máxima precisão e eficiência. - Contato confiável com pequenos eletrodos: Projetado para as tecnologias miniaturizadas de hoje, garantindo contato estável mesmo com protuberâncias ultra-pequenas tão pequenas quanto φ180μm. - Layout flexível de pinos para testes de múltiplos chips: Desfrute de total flexibilidade de design - nossas placas de sonda Kelvin suportam layouts de 100 a 1000 eletrodos por chip e permitem testes de múltiplos chips simultaneamente. Todas as nossas placas de sonda avançadas não têm limitações na disposição dos pinos, desde que os requisitos de passo sejam atendidos. - Manutenção fácil com pinos substituíveis: Manter o desempenho máximo é simples; nossas placas de sonda Kelvin permitem fácil substituição de pinos, minimizando o tempo de inatividade e simplificando a manutenção - assim como nossos modelos avançados de placas de sonda. Exemplo de aplicação: - Testes de front-end de semicondutores Produtos relacionados: - Tecnologia de medição Kelvin: Nossas sondas Kelvin patenteadas permitem medições ultra-precisas e de baixa resistência em eletrodos de passo fino. Com um contato de ponto duplo tão próximo quanto 0,1 mm, elas garantem conectividade estável, durabilidade superior e precisão incomparável para dispositivos de próxima geração. - Sockets IC Kelvin: Nossos sockets Kelvin suportam testes precisos de baixa resistência de quatro terminais, mesmo para chips ultra-compactos menores que 1 mm. Projetados para tecnologias de ponta e ICs de alta densidade, eles oferecem precisão incomparável para suas aplicações mais avançadas. - Suportes de sonda (fixações de teste personalizadas): Também conhecidos como blocos de pinos, os suportes de sonda são essenciais para sondagem de precisão em testes de componentes eletrônicos. Nossos suportes de sonda garantem alinhamento perfeito e contato estável, seja você usando formatos padrão ou precisando de um design totalmente personalizado. Especificações técnicas / Características: - Capacidade de medição de quatro terminais (conexão Kelvin) - Elimina a resistência de contato para medição precisa da resistência do dispositivo - Suporta medições de passo fino a partir de passo de eletrodo de 0,35 mm - A lacuna terminal pode ser reduzida para 0,1 mm para eletrodos ultra-pequenos - Patente nº 5597108 - Layout flexível de pinos: 100–1000 eletrodos por chip, testes de múltiplos chips suportados - Pinos substituíveis para manutenção fácil - Design e fabricação de fixações personalizadas disponíveis
