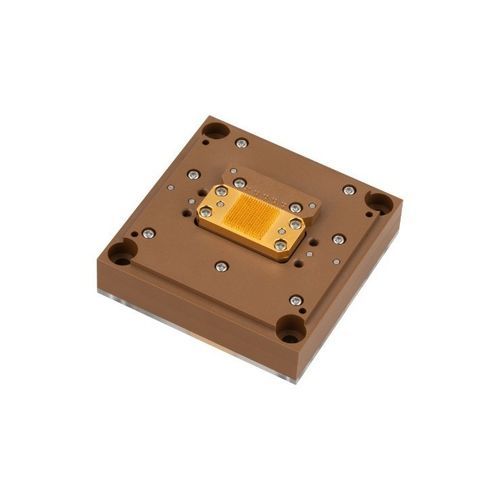

Probe card de alta corrente

À medida que as tecnologias automotivas, como os IGBTs, avançam, a necessidade de testes de alta corrente, lidando com várias centenas de amperes através de eletrodos emissores, está crescendo rapidamente. As placas de teste tradicionais muitas vezes lutam sob essas condições extremas, mesmo quando a distribuição de carga é otimizada em vários pinos. A placa de teste de alta corrente da Seiken supera essas barreiras ao incorporar a tecnologia CNT (nanotubo de carbono) nas pontas das sondas, aumentando drasticamente a capacidade de corrente permitida. Além disso, o corpo principal da placa é construído com uma estrutura metálica robusta que permite que a corrente flua também através da carcaça, minimizando a carga em cada pino individual. Este design inovador permite medições de alta corrente muito mais estáveis e confiáveis. - Capacidade de alta corrente: As sondas são reforçadas com tecnologia CNT e uma estrutura de carcaça metálica, melhorando significativamente a resistência à corrente. Comparadas às sondas de fio tradicionais, o comprimento do terminal mais curto oferece menor indutância, contribuindo para um desempenho superior. - Características AC superiores: Ao reduzir a altura da placa de teste para menos da metade dos 30 mm convencionais, são alcançadas melhorias significativas no desempenho AC e maior estabilidade de medição. - Soluções totalmente personalizáveis: Cada placa de teste é projetada sob medida para se integrar aos seus manipuladores de chips e testadores. A fabricação flexível está disponível a partir de uma única unidade até a produção em larga escala. Exemplos de aplicação: - Dispositivos de potência (IGBTs, dispositivos SiC, GaN) - Semicondutores de potência (MOSFETs de alta tensão, diodos) Produtos relacionados: - Tecnologia de alta corrente: As sondas revestidas com CNT (nanotubo de carbono) da Seiken para aplicações de alta corrente oferecem baixa resistência, resiliência ao calor e maior durabilidade, garantindo contato confiável com eletrodos de alumínio e outros ambientes de teste exigentes. - Sockets IC HC-C: Construídos com tecnologia proprietária HC-C (High Current Cube), esses sockets oferecem capacidade excepcional de transporte de corrente por terminal e fornecem desempenho elétrico sólido. Ideais para aplicações de alta potência, como dispositivos automotivos e de potência, garantem testes estáveis e eficientes em condições exigentes. - Suportes de sondas (fixações de teste personalizadas): Também conhecidos como blocos de pinos, os suportes de sondas são essenciais para sondagem de precisão em testes de componentes eletrônicos. Nossos suportes de sondas garantem alinhamento perfeito e contato estável, seja usando formatos padrão ou precisando de um design totalmente personalizado. Especificações técnicas / Características: - Incorpora tecnologia CNT (nanotubo de carbono) nas pontas das sondas - Estrutura metálica robusta para fluxo de corrente através da carcaça - Resistência a alta corrente (várias centenas de amperes) - Menor indutância devido ao comprimento do terminal mais curto - Altura da placa de teste reduzida para melhorar o desempenho AC - Projetado sob medida para integração com manipuladores de chips e testadores - Fabricação flexível de uma única unidade até a produção em larga escala
