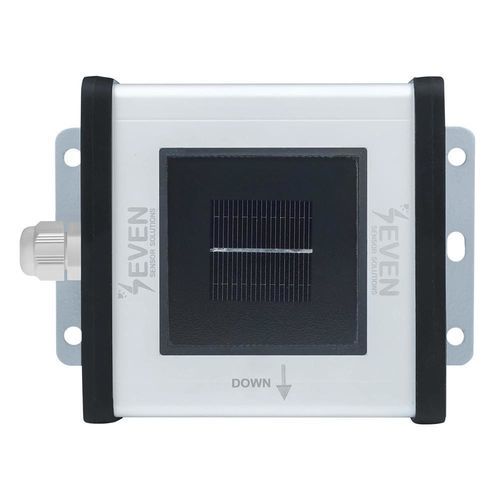

Sensor de luz solar 4–20 mA 3S-IS-T-I

com sensor de temperatura

Este sensor de irradiância é utilizado para medir a densidade do fluxo de radiação de centrais solares fotovoltaicas com um registador de dados de entrada de 4-20 mA. Para além da irradiância, inclui também um sensor de temperatura interno da célula. É fornecido juntamente com suporte de montagem e cabo. PRINCÍPIOS DE FUNCIONAMENTO Uma célula solar de silício pode ser usada como um sensor de irradiância, porque a corrente de curto-circuito é proporcional à irradiância. Os nossos sensores são construídos a partir de uma célula solar monocristalina ligada a um shunt. Devido à baixa resistência do shunt, a célula funciona próximo de um curto-circuito. O coeficiente de temperatura da corrente de curto-circuito cria um pequeno erro. A compensação é efectuada através de um sensor de temperatura laminado na parte de trás da célula solar. Os sinais de medição da corrente de curto-circuito da célula e o valor da resistência do sensor de temperatura são medidos por um microcontrolador. Os valores calculados da irradiância e da temperatura são fornecidos num protocolo de 4-20mA. O circuito eletrónico está optimizado para um baixo consumo de energia. CARACTERÍSTICAS DE CONSTRUÇÃO Célula monocristalina: A célula é laminada com 2 folhas de EVA, uma folha de Tedlar e vidro temperado de 3 mm a uma temperatura homogénea de 180 °C e sob efeito de vácuo. O tamanho da célula monocristalina é de 52×52 mm² ou 31x31mm². Caixa do sensor: É uma caixa de alumínio com proteção UV. A caixa do sensor tem duas aberturas de acesso e os orifícios de montagem nos seus lados são para uma fácil instalação no local. Existem três opções para a classe IP: IP54, IP65 e IP68. Para efeitos de ventilação, existem orifícios de 1 mm na parte inferior da caixa ou um tampão de ventilação na sua parte lateral.
