Sensor de luz solar com saída analógica 3S-WPVS

com saída em mVcom sensor de temperaturapara sistema fotovoltaico

Visão geral do produto

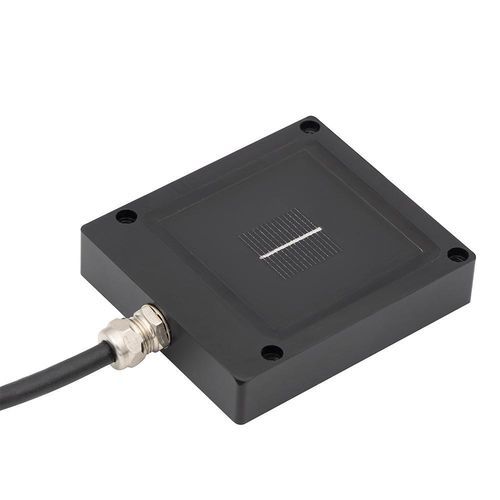

A célula de referência WPVS (World PV Scale Standard) 3S-WPVS é um sensor de irradiância baseado em uma célula de referência de silício monocristalino, projetado para medição e calibração precisas em laboratórios fotovoltaicos e bancadas de testes de simuladores solares. Fornece resposta espectral compatível com módulos PV e medição de temperatura para suportar ensaios padronizados.

Principais funções

• Mede a irradiância com uma célula de referência de silício monocristalino para comportamento compatível com PV.
• Mede a temperatura da célula com um sensor PT1000 Classe A integrado para correção térmica.
• Fornece saída de tensão analógica (mV) via resistor shunt de precisão para integração com registradores de dados e sistemas de teste.
• Utilizada para calibrar simuladores solares e verificar o desempenho de módulos PV em condições STC.

Como funciona

• A célula monocristalina gera uma corrente proporcional à irradiância incidente.
• Um resistor shunt de precisão converte a corrente em uma tensão mensurável (mV).
• O sensor PT1000 posicionado sob a célula fornece dados de temperatura para correção.
• Sinais de irradiância e temperatura estão disponíveis nas saídas analógicas para registro e análise.

Modelos disponíveis
Model | Output Type | Connector
3S-WPVS-IV | Analog (mV) | M8 Metal Gland
3S-WPVS-L | Analog (mV) | Lemo EGG.0B.306.CLL

Configuração opcional
O WPVS pode ser fornecido na versão albedo (configuração de dois sensores) para medir simultaneamente a irradiância no plano (POA) e a irradiância refletida, útil para sistemas PV bifaciais e cálculos de razão de desempenho baseados em albedo.

Aplicações típicas

• Laboratórios de teste de painéis solares
• Controle de qualidade na fabricação de módulos PV
• Calibração de simuladores solares
• Centros de pesquisa e desenvolvimento
• Análise de desempenho de sistemas bifaciais e medição de albedo

Por que escolher WPVS

• Alta precisão de medição: fabricado e calibrado de acordo com IEC 60904-2.
• Calibração rastreável: cada unidade calibrada sob Class AAA sun simulator usando uma célula de referência certificada pela ISFH (Germany).
• Resposta compatível com PV: utiliza uma célula solar real para comparação realista com módulos PV.
• Carcaça em alumínio anodizado com opções IP68 para uso interno e externo.
• Compacto e leve para instalação e posicionamento fáceis.
• Integração simples via saída analógica e conectores padrão.
• Opções de conexão: M8 ou LEMO.
• Garantia de 5 anos.

Uso na prática

• Calibração de simulador solar: colocado sob a luz do simulador para medir irradiância; a saída (mV) é comparada com a referência 1 sun (1000 W/m² a 25°C) e a intensidade do simulador é ajustada conforme necessário.
• Teste de módulos PV: instalado ao lado ou no mesmo plano do módulo testado para medir continuamente irradiância e temperatura da célula para validação e correção das medições.

Ficha técnica & calibração
Cada sensor é calibrado sob um Class AAA sun simulator de acordo com IEC 60904-2 e IEC 60904-4, usando uma célula de referência calibrada pela ISFH (Germany) para garantir rastreabilidade e repetibilidade das medições.

Características / especificações técnicas

• Código do item: 3S-WPVS-IV, 3S-WPVS-L
• Célula de referência: Silício monocristalino (20 mm x 20 mm)
• Campo de visão: 162°
• Saída de dados: mV (via resistor shunt de precisão integrado)
• Conexão elétrica: cabo 1 m 2x2x0.22 mm LI2Y(St)C11Y-TP, resistente a UV e intempéries (padrão)
• Tipo de sensor de temperatura da célula: PT1000 Classe A (EN 60751)
• Conexão: conector M8 (padrão) / conector LEMO (opcional)
• Dimensões da caixa: 70 x 79 x 16 mm (W x L x H)
• Peso: 250,8 g
• Índice de proteção: opções IP68
• Material da carcaça: Alumínio anodizado
• Norma compatível: IEC 60904-2
• Calibração: calibrado sob Class AAA sun simulator conforme IEC 60904-2 e IEC 60904-4 usando célula de referência certificada pela ISFH (Germany)
