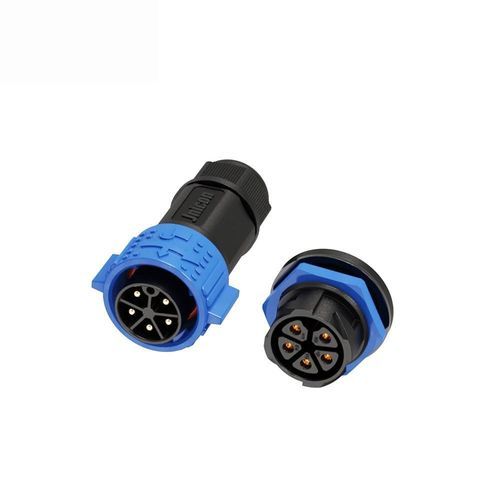

Conector de alimentação elétrica

de cabo a cabopush-to-lockM25

Visão geral do produto

• Conector de alimentação à prova d'água 5 pinos 30A com bloqueio por pressão e proteção IP67 para iluminação LED externa e equipamentos marítimos.
• Projeto multipino 30A – contatos em liga de cobre Φ2.7mm suportam 30A a 300V para alimentação estável em sistemas multicircuito.
• Mecanismo de bloqueio por pressão – conexão/desconexão rápida sem ferramentas com design auto‑travante e desempenho antivibração para ambientes exigentes.
• IP67 à prova d'água e poeira – construção totalmente selada que protege contra infiltração de água e poeira; adequado para uso externo e marítimo.
• Ampla compatibilidade de cabos – suporta cabos de 1.0mm²–6mm² (18–9 AWG) com diâmetro externo máximo Φ16mm.
• Durável e seguro – carcaça em plástico técnico autoextinguível UL94 V‑0 e contatos em liga de cobre; faixa de operação -40℃ – 105℃.
• Certificações globais – modelos disponíveis com ISO9001, CE, UL e RoHS.

Especificações do produto (tabela)
Detalhes do produto | Especificação 1 | Especificação 2 | Especificação 3 | Especificação 4
Número de pinos | 2 Pin | 3 Pin | 4 Pin | 5 Pin
Diâmetro do pino x número | φ3.5mm | φ3.5mm | φ3.5mm | 2.7mm
Classificação de corrente | 50A | 50A | 50A | 30A
Classificação de tensão | 500V | 500V | 500V | 300V
Tensão de resistência | 2500V | 2500V | 2500V | 1500V
Bitola do cabo | 1.0mm²~6mm² (18~9 AWG) | 1.0mm²~6mm² (18~9 AWG) | 1.0mm²~6mm² (18~9 AWG) | 1.0mm²~6mm² (18~9 AWG)
Faixa de diâmetro | MAX φ16mm | MAX φ16mm | MAX φ16mm | MAX φ16mm
Nível de proteção | IP67 | IP67 | IP67 | IP67
Modo de conexão | Push Locking | Push Locking | Push Locking | Push Locking
Nível de resistência à combustão | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
Temperatura de operação | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certificação | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Notas técnicas adicionais

• Material do contato: liga de cobre (contatos Φ2.7mm para a configuração de 5 pinos que suportam 30A a 300V).
• Material da carcaça: plástico técnico autoextinguível conforme UL94 V‑0.
• Projetado para ambientes com vibração com acoplamento e desacoplamento sem ferramentas por bloqueio por pressão.
• Vedação IP67 adequada para imersão temporária (exposição marítima e externa); proteções superiores (por ex. IP68/IP69K) podem estar disponíveis como opções personalizadas para modelos específicos.

Características técnicas / Especificações

• Série / Modelo: M25
• Configuração: 5 Pin (5 contatos)
• Diâmetro do contato: Φ2.7 mm (liga de cobre)
• Classificação de corrente: 30 A
• Classificação de tensão: 300 V
• Tensão de resistência: 1500 V
• Bitola de cabo suportada: 1.0 mm² – 6 mm² (18 – 9 AWG)
• Diâmetro máximo do cabo: MAX φ16 mm
• Nível de proteção: IP67 (à prova d'água & poeira)
• Modo de conexão: Push Locking (sem ferramentas, auto‑travante)
• Autoextinção: UL94 V‑0
• Faixa de temperatura de operação: -40℃ – 105℃
• Certificações: ISO9001, CE, UL, RoHS
