Conector de dados

RJ45Ethernetcircular

Descrição curta

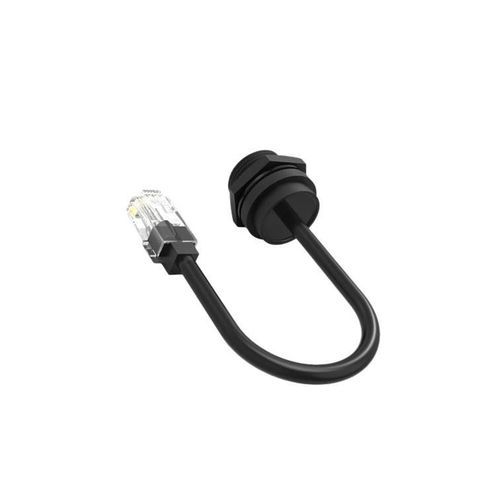

Conector RJ45 à prova d'água M19 de 8 pinos com proteção IP68 e acoplamento com travamento por parafuso, projetado para ligações Ethernet industriais seguras em ambientes agressivos e sujeitos a vibrações.

Visão geral do produto

• Interface RJ45 padrão – Configuração de 8 pinos compatível com cabos Ethernet Cat5/Cat5e para transmissão de dados em aplicações industriais e IIoT.
• IP68 à prova d'água e à prova de poeira – Selagem completa contra poeira e água; testado para imersão até 1 m; adequado para instalações externas e marinhas.
• Mecanismo de travamento por parafuso – Acoplamento roscado que garante conexões resistentes a vibrações; a variante por parafuso é classificada para até 3000 ciclos de acoplamento para evitar desconexões acidentais.
• Design compacto M19 – Fator de forma circular M19 que economiza espaço no painel e fornece proteção mecânica robusta para conexões e passagem de cabos.
• Certificações – Conformidade da série: ISO9001, CE, RoHS; certificação UL quando aplicável (ver especificações técnicas).

Principais vantagens

• Opções de proteção ambiental confiáveis IP67/IP68 na série para uso externo e industrial.
• Ampla faixa de temperatura de operação (padrão -40°C a 105°C; séries selecionadas até 125°C) para ambientes extremos.
• Carcaça retardante de chama UL94-V0 para maior segurança e resistência a impactos.
• Alta durabilidade de acoplamento (série 500+ ciclos; variante RJ45 por parafuso até 3000 ciclos) para instalações de longo prazo.

Tabela técnica (variantes do produto / linhas resumidas)
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 3+5 Pin | 9 Pin | 8 Pin
Pin diameter X number | 2.4mm | 2.4mm | 2.0mm | 2.0+0.8mm | 2.0+0.8mm | 1.0mm | 3.5mm
Current rating | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A | 2A
Voltage rating | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V | 60V
Withstanding voltage | 1500V | 1500V | 1000V | 1000V | 1000V | 500V | 300V
Cable Gauge | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.3mm²~0.5mm² (24+20 AWG) | 0.2mm²-0.3mm² (24 AWG)
Diameter Range | φ4.5-φ11mm | φ4.5-φ11mm | φ4.5-φ11mm | φ4.5-φ11mm | φ4.5-φ11mm | φ4.5-φ11mm | MAX φ6mm
Protection Level | IP67 | IP67 | IP67 | IP67 | IP67 | IP67 | IP68
Connecting mode | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Screw Locking
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Especificações técnicas

• Interface: RJ45 8 pinos (compatível Cat5/Cat5e)
• Proteção: IP68 para a variante RJ45 (a série inclui opções IP67/IP68)
• Travamento: Acoplamento por parafuso para a variante M19 RJ45, resistente a vibrações
• Ciclos de acoplamento: Variante por parafuso até 3000 ciclos; série geralmente 500+ ciclos
• Corrente nominal: Dependente da variante (RJ45/dados normalmente baixa corrente; variantes de potência até 120A+)
• Tensão nominal / resistência de isolamento: Ver tabela técnica para exemplos por variante
• Temperatura de operação: -40°C a 105°C (padrão); algumas séries até 125°C
• Carcaça: Material UL94-V0 retardante de chama
• Certificações: ISO9001, CE, UL, RoHS (conforme a série do produto)
• Design: Formato circular compacto M19 otimizado para economia de espaço em painéis em instalações industriais
