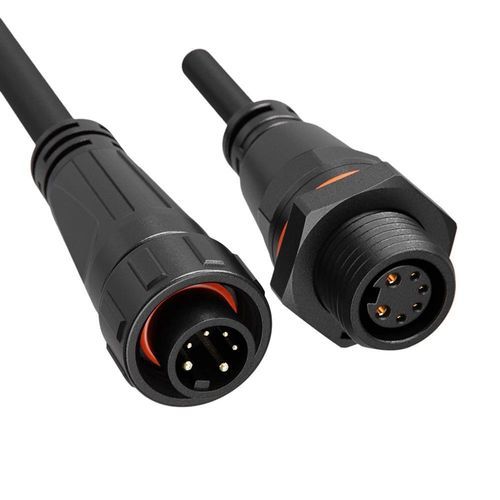

Conector híbrido

circularcom bloqueio por parafusoM16

Resumo do produto
Conector circular híbrido à prova d'água M16 10A+5A com travamento por rosca que combina contatos de potência e sinal em um único invólucro. Opções montáveis em campo ou moldadas com cabo. Certificado UL, TUV, CE e RoHS; fabricado em instalações certificadas ISO9001 / IATF16949.

Visão geral do produto

• Híbrido potência e sinal – 2 pinos de potência (10A/125V, Ø1,5 mm) e 4 pinos de sinal (5A/60V, Ø1,0 mm) em um único conector para simplificar a fiação e economizar espaço.
• Mecanismo de travamento por rosca – Acoplamento filetrado que garante conexão segura com design antivibração, adequado para equipamentos móveis e industriais.
• IP68 à prova d'água – Totalmente selado contra poeira e imersão prolongada; personalização opcional IP69K para aplicações de lavagem em alta pressão/alta temperatura.
• Formato compacto M16 – Invólucro circular que economiza espaço para configurações de contatos mistos e conjuntos compactos.
• Opções de montagem – Disponível em versão montável em campo ou moldada com cabo conforme a necessidade de instalação.
• Certificações globais – UL, TUV, CE, RoHS (produzido em instalações certificadas ISO9001 / IATF16949).

Especificações do produto (tabela)
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6 | Specification 7
Número de pinos | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 2+4 Pin | 7 Pin | 8 Pin
Diâmetro do pino X número | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
Classificação de corrente | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Classificação de tensão | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Tensão de resistência | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Seção do cabo | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
Faixa de diâmetro | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm
Nível de proteção | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68
Modo de conexão | Travamento por rosca | Travamento por rosca | Travamento por rosca | Travamento por rosca | Travamento por rosca | Travamento por rosca | Travamento por rosca
Nível de combustão | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
Temperatura de operação | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certificação | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Vantagens do produto

• Proteção contra água e poeira – Grau IP68 para imersão prolongada; opção IP69K para lavagem exigente.
• Faixa ampla de temperatura – Padrão −40℃ a +105℃ (algumas séries até +125℃) para climas severos.
• Invólucro retardante de chama – Plástico técnico com classificação UL94 V‑0 e resistência a impactos.
• Durabilidade de acoplamento – Projetado para 500+ ciclos de acoplamento para confiabilidade mecânica a longo prazo.

Especificações técnicas

• Família de modelos: conectores circulares híbridos M16 à prova d'água
• Arranjo de contatos (este SKU): 2 contatos de potência + 4 contatos de sinal
• Classificação corrente contatos de potência: 10A (típico)
• Classificação corrente contatos de sinal: 5A (típico)
• Diâmetros de contato: potência Ø1.5mm, sinal Ø1.0mm (configuração 2+4)
• Classificações de tensão: até 125V para potência, 60V para sinais (ver tabela para variantes)
• Tensão de resistência: até 1500V em muitas variantes (500V para misturas híbridas)
• Suporte de seção de cabo: 0.3mm² a 1.0mm² dependendo da configuração
• Nível de proteção: IP68 (opção IP69K)
• Travamento: travamento por rosca (acoplamento fileteado) com design antivibração
• Material do invólucro: plástico técnico retardante de chama, UL94‑V0
• Temperatura de operação: -40℃ a +105℃ (dependendo da série)
• Certificações: ISO9001, CE, UL, RoHS
