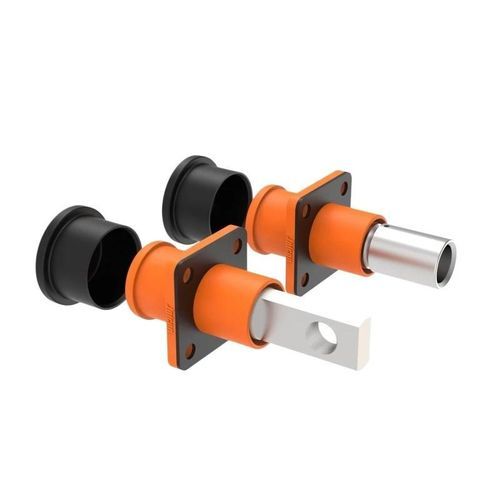

Conector de alimentação elétrica

de crimparde alta corrente1 pino

Visão geral do produto
Conector de armazenamento de energia 150A / DC1000V com vedação IP67, disponível em terminações crimpadas e barramento (busbar) para sistemas de armazenamento de energia comerciais e em escala de serviços públicos. Projetado para instalações externas e em contentores que exigem conexões DC confiáveis e proteção contra contato.

Especificações principais

• Classificação de corrente – 150A (também disponível em variantes 120A e 200A); compatível com cabo de cobre até 35 mm² para variantes de alta corrente.
• Tensão nominal – DC 1000V (AC 800V conforme aplicável).
• Contato – cobre vermelho T2, pino maciço prateado, diâmetro Φ9,0 mm; resistência de contato ≤5 mΩ (típico para a variante 150A).
• Proteção – IP67 quando acoplado (IP68/IP69K disponíveis como opções personalizadas).
• Temperatura de operação – -40°C a 125°C.

Detalhes do produto

• Número de pinos – 1 pino
• Diâmetro do pino – 9 mm
• Classificação de corrente (variantes) – 120A / 150A / 200A
• Tensão nominal – DC1000V / AC800V
• Tensão de resistência – Até 3000V DC (dependente do design)
• Seção do cabo – até 35 mm² (para variantes de alta corrente)
• Nível de proteção – IP67 (acoplado)
• Modo de conexão – Crimp / Busbar
• Resistência à combustão – Carcaça UL94 V-0
• Temperatura operacional – -40°C a 125°C
• Certificações – ISO9001, CE, UL, RoHS (TUV opcional)

Características e vantagens

• Vedação à prova d'água e proteção contra poeira confiáveis (IP67) para ESS externos e em contêineres.
• Alta durabilidade de acoplamento (≥500 ciclos) para manter a estabilidade de contato em cenários de conexões/desconexões frequentes.
• Pino maciço em cobre T2 prateado (Φ9,0 mm) para baixa resistência de contato e resistência à corrosão.
• Carcaça retardante de chama UL94 V-0 com resistência a impactos para proteger os terminais internos.
• Amplitude térmica ampla adequada para condições climáticas e ambientes industriais diversos.

Aplicações e conformidade

• Sistemas de armazenamento de energia comerciais e em escala de serviços públicos (BESS / ESS)
• Módulos de armazenamento em contêiner e racks de baterias externas
• Armazenamento PV, microgrids e sistemas industriais de alimentação DC
• Projetado para atender requisitos de segurança e certificação (ISO9001, CE, UL, RoHS)
