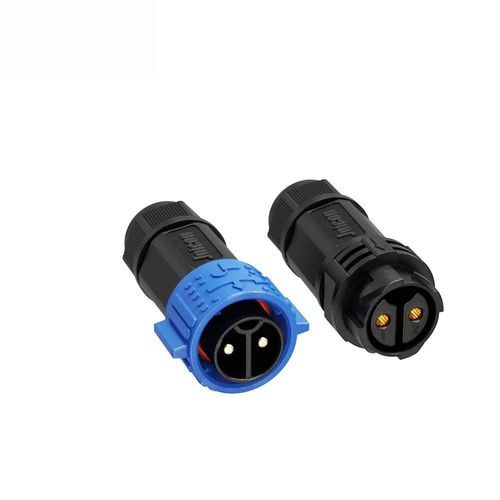

Conector de alimentação elétrica

de cabo a cabopush-to-lockM25

Visão geral do produto
Conector à prova d'água M25 instalável em campo, configuração de 2 pinos com classificação 50A/500V. Travamento por pressão (push‑locking), interface selada IP67 projetada para cabeamento no local e montagem de chicotes personalizados em instalações fotovoltaicas e de armazenamento de energia.

Principais características

• Fornecimento de energia 50A – Contatos de liga de cobre Φ3.5mm suportando 50A a 500V para circuitos PV e de armazenamento de alta corrente (variante 2 pinos).
• Mecanismo de travamento por pressão – Conexão/desconexão rápida sem ferramentas com design auto‑travante para conexões seguras em ambientes com vibração.
• IP67 à prova d'água e poeira – Carcaça totalmente selada resistente à água, poeira e óleo, adequada para aplicações externas e industriais.
• Ampla compatibilidade de cabos – Aceita condutores 1.0mm²–6mm² (18–9 AWG) com diâmetro externo máximo MAX φ16mm.
• Materiais duráveis e faixa de temperatura – Carcaça em plástico técnico auto‑extinguível UL94 V‑0 e faixa de operação -40°C a 105°C para confiabilidade a longo prazo.
• Certificações – ISO9001, CE, UL, RoHS, TUV.

Especificações do produto
Detalhes do produto | Especificação 1 | Especificação 2 | Especificação 3 | Especificação 4
Número de pinos | 2 Pin | 3 Pin | 4 Pin | 5 Pin
Diâmetro do pino X número | φ3.5mm | φ3.5mm | φ3.5mm | 2.7mm
Classificação de corrente | 50A | 50A | 50A | 30A
Classificação de tensão | 500V | 500V | 500V | 300V
Tensão de resistência | 2500V | 2500V | 2500V | 1500V
Seção do cabo | 1.0mm²~6mm²(18~9AWG) | 1.0mm²~6mm²(18~9AWG) | 1.0mm²~6mm²(18~9AWG) | 1.0mm²~6mm²(18~9AWG)
Faixa de diâmetro | MAX φ16mm | MAX φ16mm | MAX φ16mm | MAX φ16mm
Nível de proteção | IP67 | IP67 | IP67 | IP67
Modo de conexão | Push Locking | Push Locking | Push Locking | Push Locking
Nível de inflamabilidade | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
Temperatura de operação | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certificação | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Características técnicas

• Série: M25
• Configuração de pinos (este produto): 2 pinos
• Diâmetro do contato: φ3.5mm
• Classificação de corrente: 50A (2 pinos)
• Classificação de tensão: 500V (2 pinos)
• Tensão de resistência: 2500V
• Seção do cabo: 1.0mm²–6mm² (18–9 AWG)
• Diâmetro máximo externo do cabo: MAX φ16mm
• Nível de proteção: IP67 (à prova d'água e poeira)
• Modo de conexão: Push Locking (sem ferramentas, auto‑travante)
• Classificação de inflamabilidade: UL94‑V0
• Faixa de temperatura de operação: -40℃ – 105℃
• Carcaça: plástico técnico de alto desempenho, UL94 V‑0
• Contatos: liga de cobre
• Certificações: ISO9001, CE, UL, RoHS, TUV
