Conector de dados

cabo-placacircularpush-to-lock

Visão geral do produto

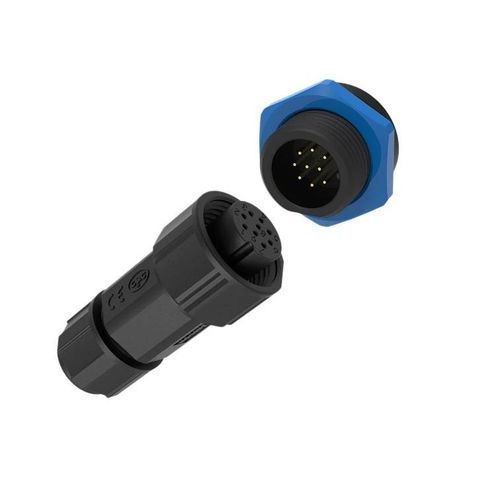

Conector estanque de sinal 9 pinos 5A (série M19) projetado para transmissão confiável de dados e sinais em redes de sensores, encoders e sistemas de controle.

Principais recursos

• Densidade de 9 pinos – 9 pinos de sinal com 5A/60V e contactos Φ1,0mm para fiação de alta densidade em espaço compacto.
• Mecanismo de bloqueio por pressão – Acoplamento rápido sem ferramentas para instalação e manutenção de campo eficientes.
• IP67 à prova d'água – Totalmente selado contra pó e imersão temporária; opções IP68 e IP69K disponíveis conforme o modelo.
• Ampla faixa de temperatura – Operação padrão de -40°C a +105°C (algumas séries até +125°C) para ambientes severos.
• Certificações globais – ISO9001, CE, UL e RoHS.

Vantagens do produto
Proteção confiável contra água e poeira: modelos IP67 suportam imersão temporária até 1 m por 30 minutos; opções IP68/IP69K disponíveis para maior resistência à entrada.
Materiais duráveis e segurança: carcaça retardante de chama (UL94 V-0) com alta resistência a impactos para uso industrial.
Longa vida útil: classificado para mais de 500 ciclos de acoplamento para suportar operações frequentes de conexão/desconexão.

Tabela de especificações
Detalhes do produto | Especificação 1 | Especificação 2 | Especificação 3 | Especificação 4 | Especificação 5 | Especificação 6
Número de pinos | 2 Pinos | 3 Pinos | 4 Pinos | 5 Pinos | 3+5 Pinos | 9 Pinos
Diâmetro do pino x número | 2.4mm | 2.4mm | 2.0mm | 2.0+0.8mm | 2.0+0.8mm | 1.0mm
Corrente nominal | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A
Tensão nominal | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V
Tensão de resistência | 1500V | 1500V | 1000V | 1000V | 1000V | 500V
Seção de cabo | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.3mm²~0.5mm² (24+20 AWG)
Faixa de diâmetro | φ4.5 - φ11mm | φ4.5 - φ11mm | φ4.5 - φ11mm | φ4.5 - φ11mm | φ4.5 - φ11mm | φ4.5 - φ11mm
Nível de proteção | IP67 | IP67 | IP67 | IP67 | IP67 | IP67
Modo de conexão | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking
Classificação retardante de chama | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Temperatura de operação | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certificações | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS

Especificações técnicas

• Modelo/Série: série M19
• Contagem de pinos: 9 Pinos
• Tamanho/diâmetro do contato: Φ1.0mm
• Corrente nominal: 5A
• Tensão nominal: 60V
• Tensão de resistência: 500V
• Seção de cabo: 0.3mm² ~ 0.5mm² (24~20 AWG)
• Faixa de diâmetro: φ4.5 - φ11 mm
• Nível de proteção: IP67 (à prova d'água e poeira)
• Modo de conexão: Push Locking (sem ferramentas)
• Classificação retardante de chama: UL94-V0
• Temperatura de operação: -40°C a 105°C
• Certificações: ISO9001, CE, UL, RoHS
