Conector de alimentação elétrica

de cabo a cabocircularpush-to-lock

Visão geral do produto

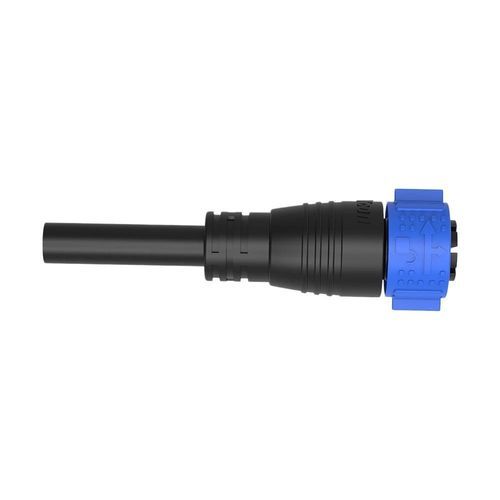

Conector M25 pré-moldado de 2 pinos, estanque, com travamento push e fornecido com cabo, concebido para ligações de alimentação exteriores fiáveis em sistemas solares fotovoltaicos, armazenamento de energia e instalações industriais. Proteção IP67 e vedação robusta para ambientes adversos.

Principais características

• Capacidade de corrente 50A – Contactos em liga de cobre Ø Φ3.5mm suportam correntes nominais até 50A (varia com o número de pinos) e tensão nominal até 500V para variantes 2/3/4 pinos.
• Mecanismo push-lock – Ligação/desligação rápida sem ferramentas com travamento automático para acoplamentos seguros em aplicações com vibração elevada.
• IP67 à prova de água e pó – Carcaça totalmente selada que resiste a água, pó e óleo, adequada para uso exterior e ambientes fabrís.
• Ampla compatibilidade de cabos – Suporta condutores de 1,0mm²–6mm² (18–9 AWG) com diâmetro exterior máximo MAX Φ16mm.
• Carcaça retardante de chama e ampla faixa de temperatura – Carcaça classificada UL94 V-0 e faixa de operação de -40°C a 105°C para fiabilidade a longo prazo.
• Certificações globais – ISO9001, CE, UL, RoHS e TUV (dependendo do modelo) para instalações internacionais.

Especificações do produto

• Configurações de pinos disponíveis e valores:
• 2 pinos — Ø contacto: Φ3.5mm; Corrente: 50A; Tensão: 500V; Tensão de isolamento: 2500V
• 3 pinos — Ø contacto: Φ3.5mm; Corrente: 50A; Tensão: 500V; Tensão de isolamento: 2500V
• 4 pinos — Ø contacto: Φ3.5mm; Corrente: 50A; Tensão: 500V; Tensão de isolamento: 2500V
• 5 pinos — Ø contacto: 2.7mm; Corrente: 30A; Tensão: 300V; Tensão de isolamento: 1500V

Aplicações e vantagens
Conjuntos de cabos pré-moldados para sistemas solares PV, armazenamento de energia, automação industrial e iluminação LED exterior, quando são necessários proteção IP67, ligação push‑lock segura e capacidade de corrente elevada. Opções de série IP67/IP68 e IP69K disponíveis como opção personalizada. Alta durabilidade de acoplamento (500+ ciclos típicos) e compatibilidade com calibres de cabo padrão simplificam a instalação e manutenção.

Especificações técnicas

• Série: série M25
• Número de pinos (este produto): 2 pinos
• Diâmetro do contacto: Φ3.5mm
• Corrente nominal (2 pinos): 50A
• Tensão nominal: 500V
• Tensão de isolamento: 2500V
• Calibre de cabo suportado: 1,0mm² ~ 6mm² (18 ~ 9 AWG)
• Diâmetro exterior máximo do cabo: MAX Φ16mm
• Proteção contra ingressos: IP67 (variantes IP68 / IP69K opcionais)
• Modo de ligação: Push Locking (auto-travamento)
• Resistência ao fogo da carcaça: UL94 V-0
• Faixa de temperatura de operação: -40°C a 105°C
• Durabilidade: 500+ ciclos de acoplamento (valor típico da série)
• Certificações: ISO9001, CE, UL, RoHS, TUV (conforme aplicável por modelo)
