Conector de alimentação elétrica

circularpush-to-lockM19

Visão geral do produto

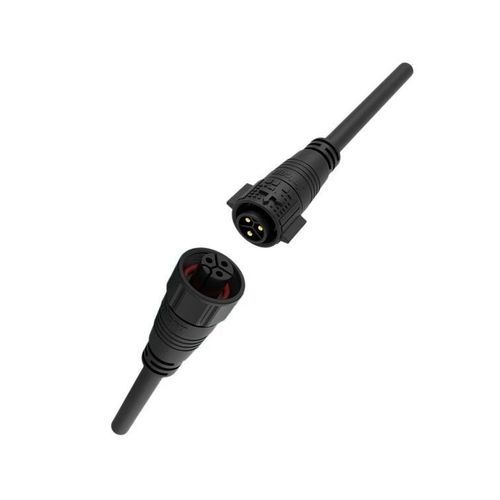

Conector circular à prova d'água da série M19, variante de 3 pinos. Sistema de travamento por pressão (push-lock), indicação de 15A no resumo para aplicações de automação industrial e distribuição de energia. Consulte o número da peça/folha de dados para valores exatos por variante.

Principais características

• Declaração de 15A – O resumo refere contatos de liga de cobre Φ2,0 mm suportando 15A/300V; verifique o número da peça para a classificação final.
• Mecanismo de travamento por pressão – Conexão/desconexão sem ferramentas para montagem rápida em campo.
• Proteção IP67 (padrão) – Vedação contra poeira e imersão temporária; variantes IP68/IP69K disponíveis em modelos selecionados.
• Compatibilidade de cabo por número de pinos – Dependendo da configuração; a família de 3 pinos tipicamente aceita 1,5mm²–2,5mm² (16–12 AWG). Consulte a tabela técnica ou a folha de dados para as faixas completas.
• Certificações – Certificações típicas: ISO9001, CE, UL, RoHS e TUV.

Vantagens

• Vedação ambiental confiável – Modelos IP67 resistem a poeira e imersão até 1 m por 30 minutos; IP68 e IP69K disponíveis para imersões prolongadas ou lavagem em alta pressão.
• Ampla faixa de temperatura de operação – Operação padrão de -40°C a +105°C; séries selecionadas podem suportar até +125°C.
• Carcaça autoextinguível UL94 V-0 – Plásticos de engenharia de alto desempenho para resistência a impactos e propriedades autoextinguíveis.
• Durabilidade – Projetado para 500+ ciclos de acoplamento em testes validados para manter o desempenho de contato.

Especificações técnicas (série / referência 3 pinos)

• Série – Série M19
• Variante na página – 3 pinos
• Corrente nominal – Declaração no resumo: 15A (contatos Φ2,0mm); a tabela de referência pode listar 20A para algumas variantes de 3 pinos. Confirmar pelo número da peça/folha de dados.
• Diâmetro do contato (resumo) – Φ2,0mm liga de cobre
• Tensão nominal – 300V
• Tensão de isolamento – até 1500V (varia conforme o número de pinos)
• Bitola do cabo (3 pinos típico) – 1,5mm² ~ 2,5mm² (16~12 AWG)
• Intervalo de diâmetro externo do cabo – φ4,5 – φ11 mm
• Nível de proteção – IP67 padrão
• Modo de conexão – Push Locking (sem ferramentas)
• Inflamabilidade – UL94-V0
• Temperatura de operação – -40°C a +105°C
• Certificações típicas – ISO9001, CE, UL, RoHS, TUV

Notas e variantes

• O resumo refere uma variante de 3 pinos a 15A enquanto a tabela pode mostrar valores diferentes conforme o número de pinos; sempre consulte o número da peça e a folha de dados antes da seleção final.
• Configurações disponíveis: invólucros instaláveis em campo, conjuntos moldados com cabo e variantes híbridas/multi-pinos na família M19.
• Opções IP68/IP69K e tratamentos/banhos de contato personalizados disponíveis sob consulta; não são padrão em todos os SKUs.
