Sensor de vibração MEMS AKF398

capacitivopara monitoramento de máquinapara a manutenção preditiva de máquinas

Visão geral do produto

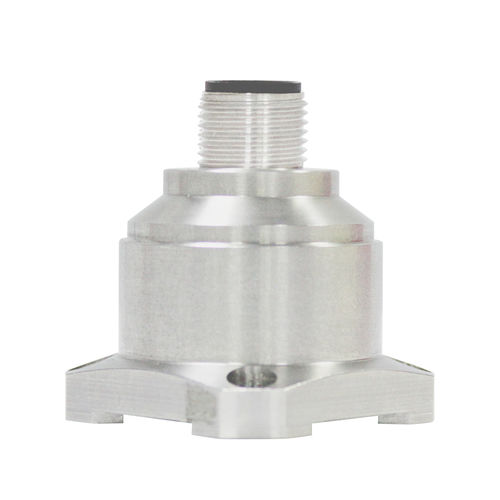

O AKF398 é um sensor de vibração MEMS triaxial com saída de corrente analógica (4–20 mA), projetado para ensaios de vibração, medições de impacto e monitoramento contínuo em campo. O elemento sensor é um die MEMS capacitivo de silício monocristalino integrado a um ASIC de baixo consumo para condicionamento de sinal, um microcontrolador que armazena valores de compensação e um sensor de temperatura a bordo. A eletrônica inclui alimentação de reset em estado sólido e proteção completa contra sobretensão.

Principais características de desempenho

• Eixos de medição: X, Y, Z (triaxial)
• Saída: loop de corrente 4–20 mA
• Alimentação: 9–36 VDC
• Resistência a choques: especificado 100 g @ 11 ms (3 eixos, meia-seno); capacidade ao nível do produto até 2000 g (dependente do teste)
• Temperatura de operação: -40 °C a +85 °C; armazenamento: -40 °C a +85 °C
• Grau de proteção: IP67; Conector: M12 industrial

Campos de aplicação

• Monitoramento de rolos compactadores
• Monitoramento estrutural de pontes e inspeções
• Infraestrutura rodoviária, análise do leito e detecção de falhas em linhas ferroviárias de alta velocidade
• Ensaios de vibração e impacto em P&D e produção

Parâmetros técnicos (resumo)

• Modelo: AKF398
• Tipo de sensor: MEMS capacitivo de silício monocristalino
• Faixas de medição: ±2 / ±4 / ±8 / ±10 / ±20 / ±40 g
• Sensibilidade típica (mA/g): 4 / 2 / 1 / 0.8 / 0.4 / 0.2 (±10%)
• Calibração de desvio: <1 mg (faixas listadas)
• Resolução / limiar (@1 Hz): <1 mg
• Não linearidade: típ. <0.5%–1% FS (dependente da faixa)
• Resposta em frequência: plana até 500 Hz; largura de banda (3 dB) 1000 Hz
• Frequência de ressonância: ≈2,4 kHz (faixas baixas) ou ≈5,5 kHz (faixas altas)
• Densidade de ruído: ex. 21 μg/√Hz ou 86,6 μg/√Hz conforme faixa
• Offset de saída 0 g (~12 mA): <0.005 mA ou <0.003 mA conforme faixa
• Sobrevivência a vibrações: 20 g RMS, 20–2000 Hz, por eixo por 30 min
• Tempo de recuperação após choque: <1 ms (ex. 1000 g, 1/2 sin 1 ms)
• Corrente de funcionamento: <60 mA @ 12 VDC
• Entrada (VDD–VSS): 9–36 VDC
• Conector: padrão industrial M12
• Grau de proteção: IP67
• Peso: produto líquido 82 g (acessórios separados)
• Dimensões: 34,3 × 34,3 × 38,5 mm (dimensões adicionais de caixa/adaptador/base disponíveis)
• Confiabilidade alvo: MIL-HDBK-217, grau 2
