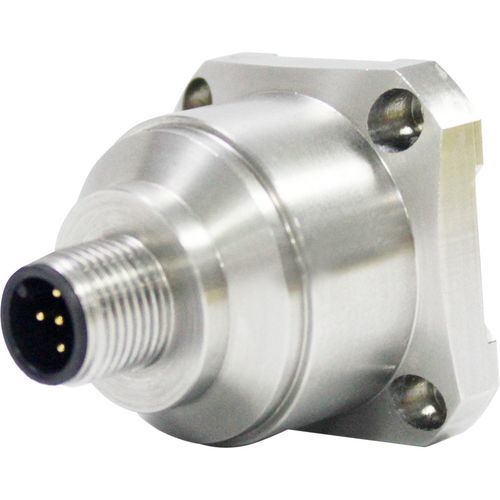

Sensor de vibração MEMS AKF390

capacitivopara monitoramento de máquinapara a manutenção preditiva de máquinas

Descrição do produto
O AKF390 é um acelerómetro capacitivo MEMS triaxial calibrado com saída analógica de tensão 0–5 V, concebido para medições industriais de vibração e choque. Integra um sensor capacitivo de silício monocristalino, um ASIC de baixo consumo para condicionamento do sinal, um microcontrolador para armazenamento de valores de compensação e um sensor de temperatura. Envolvente em alumínio aeronáutico com proteção IP67 e conector M12 industrial para instalação em campo.

Pontos funcionais-chave

• Eixos de medição: X, Y, Z (triaxial)
• Saída: 0–5 V (0 g centrado em 2,5 V)
• Intervalos selecionáveis: ±2, ±4, ±8, ±10, ±20, ±40 g
• Alimentação: 9–36 VDC; consumo <60 mA @ 12 VDC
• Resistência a choques: 100 g @ 11 ms (teste 3 eixos); valor resumo até 2000 g
• Temperatura operação/armazenamento: -40 °C a +85 °C
• Proteção: IP67; conector: M12 industrial

Âmbito de aplicação

• Monitorização de rolos e compactadores
• Monitorização estrutural de pontes
• Monitorização de infraestruturas de transporte, análise de subleito e deteção de falhas em linhas de alta velocidade
• Medição de vibração em grandes máquinas e motores
• Sistemas automáticos de monitorização e vibrações de baixa frequência
• Registo de impactos e previsão de fadiga

Parâmetros

• Modelo: AKF390
• Intervalos: ±2 / ±4 / ±8 / ±10 / ±20 / ±40 g
• Calibração offset: <1 mg (todas as gamas)
• Sensibilidade (±10%): 1250, 625, 312.5, 250, 125, 62.5 mV/g
• Coeficiente térmico (offset): 0.01 / 0.01 / 0.01 / 0.05 / 0.05 / 0.05 %/°C
• Resolução (@1 Hz): <1 mg (todas as gamas)
• Não linearidade (máx): <0.5 / <0.5 / <0.8 / <1 / <1 / <1 % FS
• Resposta em frequência: 500 Hz; Largura de banda (3 dB): 1000 Hz
• Densidade de ruído: 21 / 21 / 21 / 86.6 / 86.6 / 86.6 μg/√Hz

Dimensões

• Corpo do sensor: 34.3 × 34.3 × 38.5 mm
• Área de instalação: 25.5 × 25.5 × 1.5 mm
• Fixação: 4 × parafusos M3; base magnética e adaptador em L incluídos

Especificações técnicas

• Saída: tensão analógica 0–5 V (0 g = 2.5 V)
• Entrada (VDD–VSS): 9–36 VDC; consumo <60 mA @ 12 VDC
• Recuperação após choque: <1 ms (caso de teste 1000 g)
• Tolerância a vibração: 20 g RMS, 20–2000 Hz (por eixo, 30 min)
• Resistência a choque: 100 g @ 11 ms (meio seno, 3 eixos)
• Conector: M12 industrial; proteção: IP67
• Confiabilidade: MIL‑HDBK‑217 Classe 2
• Peso: sensor 82 g; base magnética 48 g; adaptador em L 20 g
