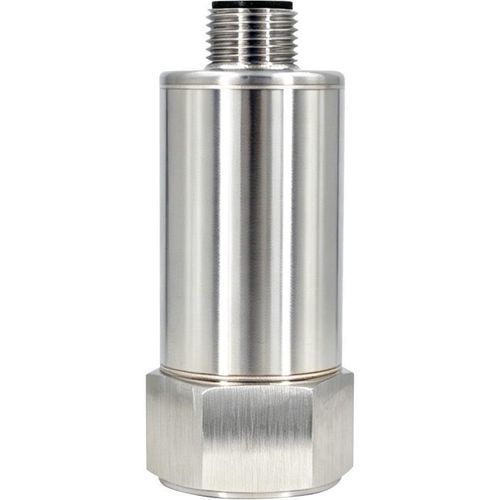

Sensor de vibração magnético HFA360

para monitoramento de máquinapara aplicações automotivaspara manutenção preventiva

Descrição do produto
Este produto é um sensor de vibração de alta frequência, alta precisão e ampla banda de resposta com interface Ethernet, concebido para medição em tempo real de vibrações triaxiais e saída em tempo real dos valores de aceleração nos três eixos. É amplamente aplicável à análise de estado em tempo real de máquinas rotativas como motores, bombas, ventiladores, compressores de ar, motores a gás, geradores, redutores e caixas de engrenagens em ambientes industriais, fornecendo informações precisas sobre o estado de funcionamento e a integridade dos equipamentos.

Principais características

• Amplitude de resposta em frequência muito ampla: alcance de medição até 10 kHz, cobrindo as faixas de frequência de falha da maioria das máquinas rotativas industriais.
• Alta sensibilidade e linearidade: amostragem ADC de 20 bits, sensibilidade de 0,095 mg/LSB para captar pequenas vibrações.
• Alta integração: fornece simultaneamente dados transitórios triaxiais (X, Y, Z), substituindo o modo tradicional "placa de aquisição + sensor".
• Interface de comunicação Ethernet: os dados podem ser carregados diretamente para um servidor ou plataforma através de uma interface Ethernet adaptativa 10/100M para upload em tempo real de formas de onda transitórias.
• Alimentação DC 12V para garantir upload de dados estável.

Âmbito de aplicação

• Monitoramento de vibração de equipamentos industriais
• Energia eólica
• Monitoramento de sistemas de tráfego, análise de subleito e detecção de falhas em ferrovias de alta velocidade
• Grandes máquinas e motores
• Vibração de baixa frequência e monitoramento automático
• Equipamentos médicos
• Monitoramento de pontes
• Monitoramento de veículos
• Aplicações em rolos

Parâmetros
HFA360 — Parâmetros
Faixa de medição: ±50g
Sensibilidade: 0,095 mg/LSB
Eixo de medição: Eixo X / Y / Z
Frequência de resposta: DC ~ 10 kHz
Frequência de amostragem: 80 kHz
Dados transitórios: dados transitórios dos eixos X, Y, Z
Interface de comunicação: Ethernet
Endereço/porta do servidor padrão: 192.168.1.169/22009
Endereço do dispositivo padrão: 192.168.1.164
Endereço do dispositivo: O endereço padrão de fábrica é "1"
Temperatura ambiente de operação: -40℃ ~ +85℃
Método de instalação: montagem magnética ou parafuso de extremidade dupla (furo inferior M5*6)
Grau de proteção: IP67
Dimensões: L24 × W27.3 × H60.6 mm
Peso do produto: ≤105 g

Dimensões
Tamanho da carcaça: L24 × W27.3 × H60.6 mm

Especificações técnicas

• Modelo: HFA360
• Faixa de medição: ±50g
• Sensibilidade: 0,095 mg/LSB
• Eixos: X / Y / Z
• Frequência de resposta: DC ~ 10 kHz
• Frequência de amostragem: 80 kHz
• Saída de dados transitórios: eixos X, Y, Z
• Interface: Ethernet (10/100M adaptive)
• Alimentação: DC 12V
• Endereço/porta do servidor padrão: 192.168.1.169/22009
• Endereço do dispositivo padrão: 192.168.1.164; ID do dispositivo de fábrica: 1
• Temperatura de operação: -40℃ a +85℃
• Instalação: magnética ou parafuso de extremidade dupla (furo inferior M5*6)
• Grau de proteção: IP67
• Dimensões: L24 × W27.3 × H60.6 mm
• Peso: ≤105 g
