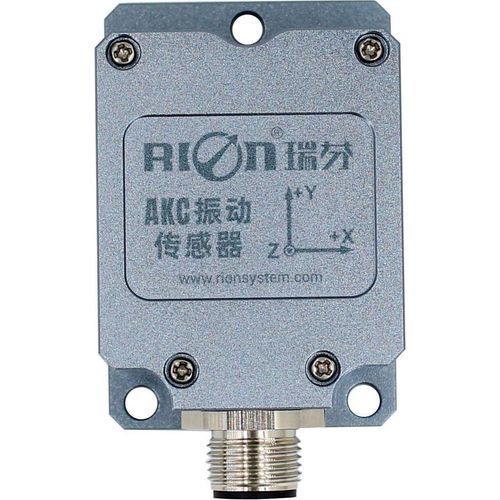

Acelerômetro triaxial AKC370

capacitivoMEMScom eletrônica integrada

Descrição do produto
O AKC370 é um sensor de vibração triaxial MEMS de detecção capacitiva com saída analógica de tensão (0,5–4,5 V). Integra compensação interna e blindagem EMC/RFI para fornecer saída linear e estabilidade a longo prazo. Oferece gamas de medição selecionáveis e função de auto-teste para monitorização do estado.

Âmbito de aplicação

• Monitorização de impactos e integridade estrutural de pontes
• Monitorização de vibração em turbinas eólicas
• Monitorização de sistemas de tráfego, análise de aterro e deteção de falhas em linhas ferroviárias de alta velocidade
• Monitorização de vibração de grandes máquinas rotativas e motores
• Medidas de baixa frequência e sistemas de monitorização automática
• Diagnóstico de vibrações em equipamentos médicos
• Ensaios e monitorização de durabilidade automóvel
• Controlo de vibrações em rolos e transportadores

Parâmetros

• Modelo: AKC370
• Tipo de saída: Tensão analógica (0,5–4,5 V)
• Intervalos de medição selecionáveis: ±2 g a ±16 g
• Eixos de medição: X, Y, Z (triaxial)
• Resolução: <1 mg
• Saída de ponto zero: 2,5 V (saída tensão)
• Linearidade: 1 %
• Repetibilidade ligado/desligado: <2 mg
• Resposta em frequência / filtro integrado: 0–200 Hz
• Largura de banda: 200 Hz @ 3 dB
• Sobrevivência a choques: >100 g @ 11 ms (semi-senoidal)
• Tempo de recuperação após choque: <1 ms
• Temperatura de operação / armazenamento: -40 a +85 °C
• Tensão de alimentação: 9–36 VDC
• Consumo máximo: 35–38 mA @ 12 VDC
• Densidade de ruído: <25 µg/√Hz (@ ±2 g); <60 µg/√Hz (@ ±16 g)
• Incerteza máxima de calibração: <1 mg

Mecânica e elétrica

• Proteção de entrada: IP67
• Proteção elétrica: Blindagem EMC e RFI
• Confiabilidade: MIL-HDBK-217 Nível 2
• Auto-teste: ±1 g @ 10 Hz (ligação à terra do pino ST)
• Dimensões do produto: L55 × W37 × H29 mm
• Dimensões de instalação: L48 × W28,6 × H4 mm
• Fixação: 3 × parafusos M4
• Peso: ≤100 g (sem cabo)
