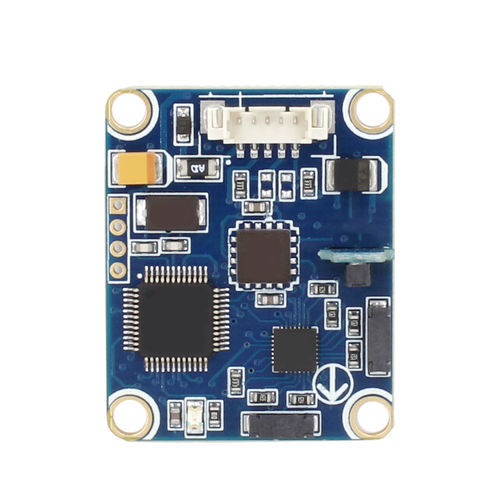

Bússola eletrônica DDM350B

3D

MÓDULO DE BÚSSOLA DIGITAL 3D DINÂMICA DE ALTA PRECISÃO pRINCIPAIS CARACTERÍSTICAS gama de medição do ângulo de inclinação: inclinação ±85°, ângulo de rotação ±180° com compensação magnética dura, magnética suave e de ângulo de inclinação interface de saída padrão RS232/RS485/TTL ampla gama de temperaturas: -40℃～+85℃ resolução de inclinação: 0.1° precisão da inclinação: 0,2° ★ Precisão do ângulo de azimute: 0,8° ★ Fonte de alimentação DC 5V classificação IP67 à prova de água dimensão: L55×W37×H24mm ▶ DESCRIÇÃO DO PRODUTO DDM350B / DDM360B é uma bússola eletrônica dinâmica tridimensional, que integra uma unidade de medição inercial de 9 eixos, incluindo um acelerômetro de três eixos, um giroscópio de três eixos e um fluxgate de três eixos. Utilizando as caraterísticas de ângulo dinâmico elevado do giroscópio e as caraterísticas de atitude altamente estáveis do acelerómetro, os ângulos de inclinação e rotação que seguem as mudanças de atitude complexas são obtidos através do algoritmo de navegação inercial dinâmica. O ângulo de azimute geomagnético adopta algoritmos de calibração magnética rígida e magnética suave, de modo que a bússola pode eliminar a influência do campo magnético através do algoritmo de calibração, mesmo no ambiente com interferência de campo magnético. O rumo é calculado em tempo real pelo processador central e os ângulos dinâmicos de inclinação e rotação são utilizados para a compensação dinâmica do rumo para uma vasta gama de azimutes magnéticos, assegurando que a bússola pode fornecer dados de rumo de alta precisão mesmo em ângulos de inclinação até ±85°. A bússola eletrónica integra um processador aritmético DSP de alto nível com modos de saída diversificados.
