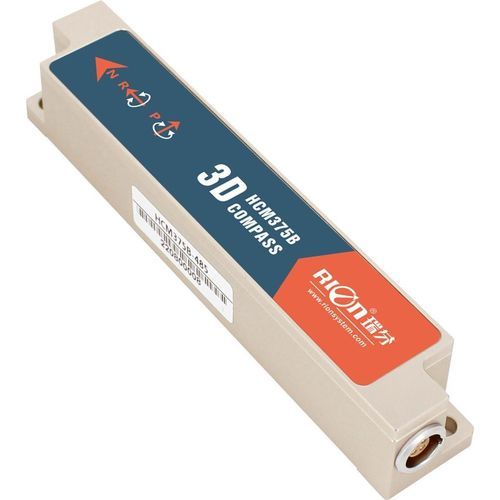

Bússola magnética digital HCM370B

eletrônica3Dcom inclinação compensada

Descrição do produto
O HCM370B / HCM375B-N é uma bússola eletrônica 3D compacta e de alta precisão que fornece dados de rumo confiáveis com precisão de 0,5° e resolução de 0,1°. Integra um sensor magnético tridimensional e um acelerómetro de três eixos para compensação de inclinação em amplo ângulo e utiliza algoritmos de calibração hard/soft iron para manter a precisão em ambientes com interferências magnéticas. Está disponível como PCBA ou em caixa vedada IP67, sendo adequada para aplicações industriais de medição e navegação que exigem baixo volume, baixo consumo de energia e desempenho robusto.

Âmbito de aplicação

• Nivelamento de veículos de engenharia
• Monitorização de segurança de plataformas de grande altitude
• Aplicações de lançamento de tubos com escudo
• Controlo angular em dispositivos médicos
• Navegação de atitude para sonda de perfuração subterrânea
• Medida de orientação baseada em inclinação
• Monitorização de inclinação em equipamentos geológicos
• Maquinaria de mineração e equipamentos de perfuração petrolífera
• Controlo de nivelamento de equipamentos
• Controlo de alinhamento e controlo de curvatura

Parâmetros (selecionados)

• Modelo: HCM370B / HCM375B-N
• Precisão de rumo: 0,5°
• Resolução de rumo: 0,1°
• Precisão de arfagem (faixas de medida): 0,1° <15°; 0,1° <30°; 0,1° <60°; 0,2° <85°
• Faixa de arfagem: ±85°
• Precisão de rolagem (faixas de medida): 0,1° <15°; 0,1° <30°; 0,1° <60°; 0,2° <180°
• Faixa de rolagem: ±180°
• Resolução de inclinação: 0,1°
• Calibração: calibração magnética hard; calibração magnética soft
• Método de calibração para interferência magnética: rotação horizontal 360°; rotação vertical opcional
• Tamanho PCBA: L76 × W16.5 × H9.3 mm
• Peso PCBA: ≤ 10 g (sem cabo)
• Cabo PCBA: fio terminal 30 cm
• Tamanho da caixa: L111.5 × W19.5 × H19.5 mm
• Peso da caixa: ≤ 85 g (sem cabo)
• Cabo conector da caixa: cabo padrão 1 m com conector aéreo de 5 pinos
• Interface de saída: RS232 / RS485 / TTL (opcional)
• Interface: atraso de arranque <50 ms; taxa máxima de saída 20 Hz; velocidade de comunicação 2400–115200 baud (padrão 9600); formato de saída: protocolo binário de alto desempenho
• Alimentação: DC +5V (padrão)
• Corrente (máx): 15 mA; típico: 12 mA; sono: 3 mA
• Temperatura de funcionamento: -40℃ a +85℃; armazenamento: -40℃ a +85℃
• Resistência a choque: 100 g
• Nível de proteção: IP67
• Compatibilidade eletromagnética: conforme EN61000 e BT17626
• MTBF: ≥ 98.000 horas
• Resistência de isolamento: ≥ 100 MΩ
• Resistência a impactos: 100 g @ 11 ms (direção axial, meio seno)
• Vibração: 10 grms ~ 1000 Hz

Dimensões

• Tamanho do invólucro: L110 × W19.5 × H19.5 mm
• Tamanho de instalação: L102 × 11.5 × 4 mm
• Parafusos de montagem: 2 × M4

Características / especificações técnicas

• Bússola digital 3D de alta precisão com precisão de rumo 0,5° e resolução 0,1°
• Compensação de inclinação por acelerómetro de 3 eixos; pitch ±85°, roll ±180°
• Suporta calibração magnética hard e soft; calibração por rotação vertical opcional
• Opções PCBA compacta e caixa IP67 para integração ou uso autónomo
• Múltiplas interfaces de saída: RS232 / RS485 / TTL; protocolo binário de alto desempenho; saída até 20 Hz
• Baixo consumo: típico 12 mA, máx. 15 mA, sono 3 mA; alimentação padrão DC +5V
• Ampla faixa de temperatura e robustez a choques/vibrações para aplicações industriais
