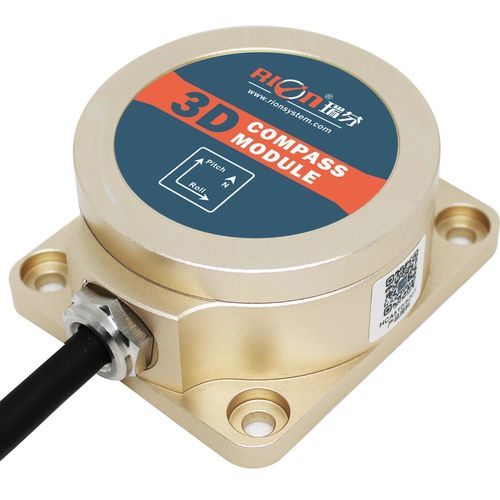

Bússola magnética digital HCM380B

eletrônica3Dcom inclinação compensada

Resumo do produto
HCM380B / HCM385B-MP é uma bússola eletrônica 3D económica que integra um magnetómetro triaxial e um acelerómetro triaxial. Utiliza um método de calibração magnética em 24 pontos e compensação de inclinação baseada em acelerómetro de alta precisão para fornecer informações de rumo precisas em roll ±180°. Disponível como invólucro vedado ou como módulo PCBA, apresenta alta resolução, saída estável, dimensões compactas e baixo consumo de energia.

Principais características / Especificações rápidas

• Faixa de medição: Roll ±180°, Pitch ±85°, Azimute 0–360°
• Precisão de azimute (rumo): 0,5°
• Resolução de rumo: 0,1°
• Interfaces de saída: RS232, RS485, TTL (cabo direto)
• Alimentação: DC +5V
• Temperatura de operação: -40℃ a +85℃
• Compensação magnética e de inclinação por hardware e software
• Invólucro: L57 × W49 × H25.5 mm; PCBA: L27 × W33 × H9.5 mm

Âmbito de aplicação

• Máquinas de mineração e equipamentos de perfuração petrolífera
• Controle de nivelamento de equipamentos
• Controle de alinhamento e curvamento
• Nivelamento de veículos de engenharia
• Proteção de segurança de plataformas de grande altitude
• Operações de empurrar tubos com escudo (shield pipe jacking)
• Controle de ângulo em dispositivos médicos
• Navegação de atitude em equipamentos de perfuração subterrânea
• Medição de orientação baseada em inclinação
• Monitoramento de inclinação de equipamentos geológicos

Dimensões e mecânica

• Tamanho do invólucro: L57 × W49 × H25.5 mm
• Tamanho de instalação: L45 × W39 × H5 mm
• Montagem: 4 × parafusos M4
• Peso: 130 g (excluindo cabo)

Especificações técnicas

• Designação do modelo: HCM380B / HCM385B
• Rumo — Melhor precisão de rumo: 0,5°
• Resolução de rumo: 0,1°
• Inclinação — Precisão de pitch: 0,1° para <15° / 0,1° para <30° / 0,1° para <60° / 0,2° para <85° (faixa de medição)
• Faixa de pitch: ±85°
• Precisão de roll: 0,1° para <15° / 0,1° para <30° / 0,1° para <60° / 0,2° para <180° (faixa de medição)
• Faixa de roll: ±180°
• Resolução de inclinação: 0,1°
• Calibração: Calibração magnética rígida — Disponível; Calibração magnética suave — Disponível
• Método de calibração de interferência magnética: 24 pontos de calibração
• Dimensão física: L57 × W49 × H25.5 mm
• Peso: 130 g (não inclui cabo)
• Interfaces: RS232 / RS485 / TTL (cabo direto)
• Características da interface: Atraso de início <50 ms; Taxa máxima de saída 20 Hz/s; Taxa de comunicação 2400–115200 baud; Formato de saída: Binary High Performance Protocol
• Alimentação: Tensão DC +5V; Corrente (Máx) 30 mA; Corrente típica 26 mA; Modo de suspensão: TBD
• Ambiente: Temperatura de operação -40℃ a +85℃; Temperatura de armazenamento -40℃ a +85℃
• Resistência a choque: 100 g
• Proteção: IP67
• Compatibilidade eletromagnética: De acordo com EN61000 e GBT17626
• MTBF: ≥ 98,000 horas
• Resistência à isolação: ≥ 100 MΩ
• Impacto: 100 g @ 11 ms, direção axial (meia senoide)
• Vibração: 10 grms, 10–1000 Hz
