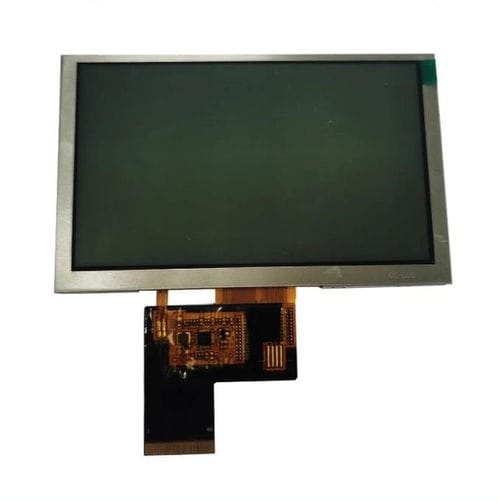

Módulo de visualização TFT LCD YX50098A

em corestransfletivo800 x 480

Descrição
O YX50098A é um módulo de display TFT LCD transfletivo de 5,0 polegadas concebido para HMI e sistemas embarcados industriais que necessitam operar de forma fiável em ambientes internos e externos. O design transfletivo utiliza a luz ambiente para melhorar a visibilidade sob luz solar direta, mantendo uma retroiluminação LED branca para leitura clara em condições de baixa luminosidade. O módulo é acionado pelos ICs HX8264 + HX8664 e suporta interfaces RGB de 16/18/24 bits para integração simples em painéis de controlo e equipamentos industriais.

Especificações básicas
Tamanho do ecrã: 5,0 polegadas
Tecnologia de visualização: TFT LCD transfletivo
Resolução: 800 × 480
Modo de visualização: Normally White
Área ativa: 108 × 64,8 mm
Dimensões exteriores: 120,7 × 75,9 × 2,95 mm
Passo de píxel: 0,135 × 0,135 mm
Direção de visualização: 6 O'Clock
Driver IC: HX8264 + HX8664
Interface: RGB 16/18/24 bits
Cores do ecrã: 16,7M
Tensão de funcionamento: 3,3 V (typ.)
Temperatura de funcionamento: -20°C ~ +70°C
Temperatura de armazenamento: -30°C ~ +80°C

Características ópticas
Tecnologia de visualização: TFT transfletivo
Resolução: 800 × 480
Relação de contraste refletivo (typ.): 20:1
Relação de contraste transmissivo (typ.): 35:1
Reflectância (modo refletivo, typ.): 14,3%
Tempo de resposta (typ.): 25–30 ms
Ângulos de visualização (typ.): 65° / 65° / 35° / 55°

Condições de operação
Temperatura de funcionamento: -20°C ~ +70°C
Temperatura de armazenamento: -30°C ~ +80°C
Tensão de alimentação: 2,7–3,6 V (typ. 3,3 V)

Observações mecânicas e de integração
Tamanho do módulo: 120,7 × 75,9 × 2,95 mm; Área ativa: 108 × 64,8 mm. Driver ICs: HX8264 + HX8664. Interfaces suportadas: RGB 16/18/24 bits. O modo Normally White e a faixa de temperatura industrial tornam o módulo adequado para HMI, painéis de controlo e aplicações industriais embebidas.

características / especificações técnicas

• Model: YX50098A
• Display size: 5.0 inch
• Resolution: 800 (RGB) × 480
• Display technology: Transflective TFT LCD
• Display mode: Normally White
• Active area: 108 × 64.8 mm
• Outline dimensions: 120.7 × 75.9 × 2.95 mm
• Pixel pitch: 0.135 × 0.135 mm
• Viewing direction: 6 O'Clock
• Driver ICs: HX8264 + HX8664
• Interface: 16/18/24-bit RGB
• Display colors: 16.7M
• Operating voltage: Typ. 3.3 V (range 2.7–3.6 V)
• Operating temperature: -20°C to +70°C
• Storage temperature: -30°C to +80°C
• Optical: Reflectance ~14.3% (reflective mode); Reflective contrast ratio ~20:1; Transmissive contrast ratio ~35:1; Response time 25–30 ms; Viewing angles 65°/65°/35°/55°
