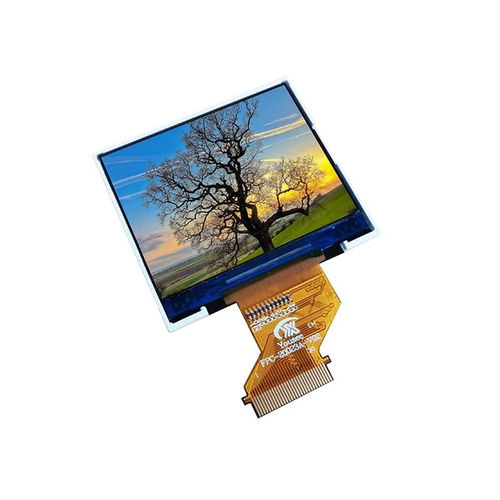

Módulo de visualização TFT LCD YX240320-291

transfletivo240 x 3202,8"

Visão geral do produto
O YX240320-291 é um módulo de display TFT LCD transfletivo desenvolvido para produtos eletrônicos industriais e portáteis que exigem boa visibilidade à luz solar, baixo consumo de energia e operação confiável em condições de iluminação variáveis. O design transfletivo utiliza uma camada óptica semi-refletiva para aproveitar a luz ambiente e melhorar a legibilidade sob luz solar intensa, enquanto uma retroiluminação LED branca integrada garante visibilidade em interiores ou ambientes com pouca luz.

Principais características

• Tamanho do display: 2,83 polegadas
• Resolução: 240 (RGB) × 320
• Tecnologia de display: TFT LCD transfletivo
• Direção de visualização: 3 horas
• Driver IC: HX8367-A
• Interfaces: MCU / SPI / RGB
• Retroiluminação: LED branca

Especificações básicas (tabela)
Item — Especificação
Tamanho do display — 2,83 polegadas
Tecnologia de display — TFT LCD transfletivo
Resolução — 240 (RGB) × 320
Tipo de LCD — TFT / Transfletivo
Área ativa — 43,20 × 57,60 mm
Dimensões externas — 50,00 × 69,20 × 2,85 mm
Passo do pixel — 0,18 × 0,18 mm
Direção de visualização — 3 horas
Driver IC — HX8367-A
Interface — MCU / SPI / RGB
Retroiluminação — LED branca
Brilho típico — 120 cd/m²
Taxa de contraste típica — 72:1
Consumo do módulo — 208 mW

Características ópticas (tabela)
Parâmetro — Típico
Tecnologia de display — TFT transfletivo
Resolução — 240 × 320
Brilho — 120 cd/m²
Taxa de contraste — 72:1
Tempo de resposta — 35 ms
Reflectividade — 4,23%
Gama de cor NTSC — 40%

Condições de operação (tabela)
Item — Faixa
Temperatura de operação — -20°C ~ +70°C
Temperatura de armazenamento — -30°C ~ +80°C
Umidade — ≤90% UR (Máx. 60°C)

Aplicações
Projetado para integração em sistemas embarcados, adequado para equipamentos industriais, médicos, de transporte e dispositivos eletrônicos portáteis onde a legibilidade externa e o baixo consumo são importantes.

Mecânica e visual
Perfil compacto com dimensões 50,0 × 69,2 × 2,85 mm e área ativa 43,2 × 57,6 mm. O fabricante fornece desenho mecânico e imagens do módulo para referência de integração de PCB/mecânica.

Especificações técnicas

• Modelo: YX240320-291
• Tamanho do display: 2,83 polegadas
• Resolução: 240(RGB) × 320
• Tipo de display: TFT LCD transfletivo
• Driver IC: HX8367-A
• Interfaces: MCU, SPI, RGB
• Área ativa: 43,20 × 57,60 mm
• Dimensões externas: 50,00 × 69,20 × 2,85 mm
• Passo do pixel: 0,18 × 0,18 mm
• Direção de visualização: 3 horas
• Retroiluminação: LED branca
• Brilho típico: 120 cd/m²
• Taxa de contraste típica: 72:1
• Tempo de resposta: 35 ms
• Reflectividade: 4,23%
• Gama de cor NTSC: 40%
• Consumo do módulo: 208 mW
• Temperatura de operação: -20°C ~ +70°C
• Temperatura de armazenamento: -30°C ~ +80°C
• Umidade: ≤90% UR (Máx. 60°C)
