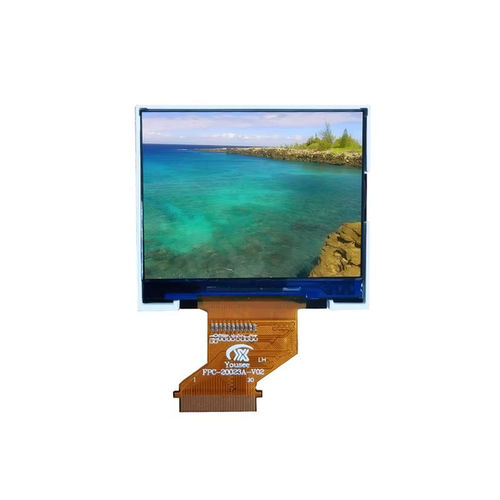

Módulo de visualização TFT LCD YX20035A

transfletivo240 x 3202"

Visão geral
O YX20035A é um módulo LCD TFT transfletivo de 2,0 polegadas concebido para aplicações que exigem legibilidade ao ar livre, baixo consumo de energia e desempenho estável em condições de iluminação variadas. Equipado com o driver ST7789V e interface MCU de 16 bits, o módulo oferece resolução RGB 240×320 e dimensões mecânicas compactas adequadas a dispositivos embutidos e portáteis industriais.

Tecnologia transfletiva
A estrutura óptica transfletiva combina modos de reflexão e retroiluminação: a luz ambiente melhora a visibilidade e reduz o uso da retroiluminação em ambientes externos luminosos, enquanto a retroiluminação LED branca integrada garante imagens nítidas e vívidas em interiores ou baixa luminosidade. Esta abordagem de modo duplo melhora a autonomia e a usabilidade em campo.

Vantagens principais

• Excelente legibilidade sob luz solar direta
• Menor consumo em operação externa
• Maior duração da bateria para equipamentos portáteis
• Qualidade de imagem clara em interiores e exteriores
• Menor dependência de retroiluminação de alta intensidade
• Desempenho fiável para aplicações industriais e de campo

Aplicações típicas

• Terminais portáteis industriais
• Medidores inteligentes
• Dispositivos de navegação GPS
• Controladores e displays externos
• Instrumentos médicos
• Eletrónica agrícola
• Instrumentos marítimos
• Dispositivos portáteis de teste e medição

Especificações básicas (resumo)
Tamanho do display: 2,0 polegadas
Resolução: 240 (RGB) × 320
Tecnologia de exibição: TFT LCD transfletivo
Tipo de LCD: TFT-LCD / Transfletivo
Área ativa: 30.60 × 40.80 mm
Dimensões externas: 38.52 × 52.74 × 2.40 mm
Pitch do pixel: 0.1926 × 0.1926 mm
Direção de visualização: 8 O'Clock
Driver IC: ST7789V
Interface: MCU 16 bits
Retroiluminação: LED branca
Brilho: 250 cd/m² (Tip.)
Taxa de contraste: 800 : 1
Tensão analógica de operação: 3,3 V (Tip.)

Óptica e desempenho
Resolução (típica): 240 × 320
Taxa de contraste (típica): 800 : 1
Brilho (típico): 250 cd/m²
Tempo de resposta (típico): 25 ms
Gama de cores (típica): 60%
Uniformidade de luminância (típica): 80%
Ângulo de visão (CR ≥ 10): 80° / 80° / 80° / 80°

Condições de operação
Temperatura de operação: -20°C ~ +70°C
Temperatura de armazenamento: -30°C ~ +80°C
Humidade: ≤90% RH (60°C)

Mecânica
Dimensões externas compactas e desenho mecânico fornecido facilitam a integração em projetos com espaço limitado. O módulo equilibra legibilidade em luz solar, eficiência energética e funcionamento fiável para ambientes industriais exigentes.

Especificações técnicas

• Modelo: YX20035A
• Tamanho do display: 2,0 polegadas
• Resolução: 240×320 (RGB)
• Tecnologia de exibição: TFT LCD transfletivo
• Driver IC: ST7789V
• Interface: MCU 16 bits
• Área ativa: 30.60 × 40.80 mm
• Dimensões externas: 38.52 × 52.74 × 2.40 mm
• Pitch do pixel: 0.1926 × 0.1926 mm
• Direção de visualização: 8 O'Clock
• Retroiluminação: LED branca
• Brilho: 250 cd/m² (tip.)
• Taxa de contraste: 800 : 1
• Tempo de resposta: 25 ms
• Gama de cores: 60%
• Uniformidade de luminância: 80%
• Ângulo de visão (CR≥10): 80°/80°/80°/80°
• Tensão analógica de operação: 3,3 V (tip.)
• Temperatura de operação: -20°C a +70°C
• Temperatura de armazenamento: -30°C a +80°C
• Humidade: ≤90% RH (60°C)
