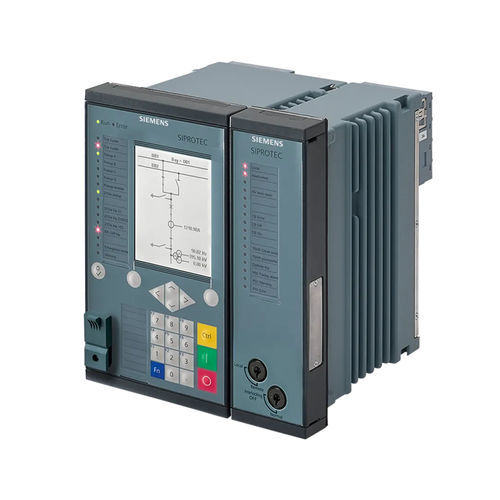

Controlador de subestação SIPROTEC 6MD series

O controlador de baía SIPROTEC 6MD85 e SIPROTEC 6MD86 são dispositivos de controle e automação de uso geral com função de proteção. Foram concebidos para utilização em todos os níveis de tensão, desde a distribuição até à transmissão. Como parte da família SIPROTEC 5, eles permitem uma variedade de funções de proteção a partir da biblioteca SIPROTEC. Controlador de bainha para média e alta a extra-alta tensão com funcionamento integrado e amplas funções de proteção. Automação potente, configuração simples com DIGSI 5 Função principal: Entradas e saídas Entradas e saídas: -5 variantes padrão pré-definidas com 4 transformadores de corrente, 4 transformadores de tensão, 11 a 75 entradas binárias, 9 a 41 saídas binárias Flexibilidade do hardware: -Estrutura de quantidade de E/S flexível e expansível no âmbito do sistema modular SIPROTEC 5. Para grandes exigências colocadas na estrutura quantitativa, o dispositivo pode ser estendido na segunda linha. Por exemplo, isto permite que 240 entradas binárias adicionais (e mais) sejam utilizadas com o IO230 (ver capítulo "Hardware") Largura da carcaça: -1/3 × 19" a 2/1 × 19" Funções O DIGSI 5 permite que todas as funções sejam configuradas e combinadas conforme necessário. -Controlador de bay integrado com função de proteção versátil de média a extra-alta tensão -Controle de dispositivos de comutação -Protecção de encravamento do sinchrocheck e do comutador -Ethernet elétrica integrada RJ45 para DIGSI 5 e IEC 61850 (relatório e GOOSE) -Up para 4 módulos de comunicação plugáveis, utilizáveis para protocolos diferentes e redundantes (IEC 61850,IEC 60870-5-103, IEC 60870-5-104, DNP3 serial e TCP, Modbus TCP, PROFINET IO) -Protocolos de redundância PRP e HSR
