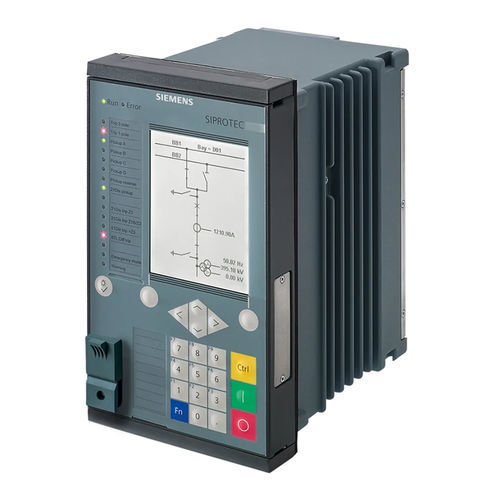

Relé de proteção de distância SIPROTEC 7SA series
de potênciade impulsospara motor elétrico

relé de proteção de distância
relé de proteção de distância
relé de proteção de distância
relé de proteção de distância
relé de proteção de distância
relé de proteção de distância
relé de proteção de distância
relé de proteção de distância
relé de proteção de distância
Guardar nos favoritos
Comparar


Características

Valor medido
de potência, de distância, de impulsos
Aplicações
para motor elétrico, para gerador, para transformador
Montagem
para montagem em painel
Norma
IEC
Outras características
digital, ajustável, compacto, modular, com transformador integrado, de alta tensão

Descrição

A proteção de distância SIPROTEC 7SA82/86/87 foi projetada especialmente para a proteção de linhas em sistemas de média e alta tensão. Com a sua flexibilidade e a ferramenta de engenharia DIGSI 5 de alto desempenho, os equipamentos SIPROTEC 5 oferecem soluções de sistema orientadas para o futuro com alta segurança de investimento e baixos custos operacionais. Funcionalidades Função principal: -Proteção à distância para aplicações de média e alta tensão -Interoperabilidade dos dispositivos de proteção de linha SIPROTEC 5 e SIPROTEC 4 A tropeçar: -3 pólos, tempo mínimo de disparo: 19 ms Entradas e saídas: -4 transformadores de corrente, -4 transformadores de tensão, -11 ou 23 entradas binárias, -9 ou 16 saídas binárias Flexibilidade de hardware: -Diferentes estruturas quantitativas de hardware para entradas e saídas binárias estão disponíveis no módulo de base 1/3. Não é possível adicionar módulos de expansão 1/6; disponíveis com display grande ou pequeno. Largura da carcaça: -1/3 x 19 polegadas Funções DIGSI 5 permite que todas as funções sejam configuradas e combinadas conforme necessário. -Tempo mínimo de disparo: 19 ms -6 pontos de medição independentes (proteção de distância de 6 sistemas) -Podem ser seleccionadas várias funções de protecção de distância: Clássico, método de reatância (RMD), proteção de impedância para transformadores -Proteção direcional de backup e várias funções adicionais -Detecção de defeitos à terra de qualquer tipo em sistemas de energia elétrica compensados ou isolados utilizando as seguintes funções: 3I0>>, V0>, contacto fugaz, cos φ, sin φ, harmónico, dir. Detecção de defeitos intermitentes à terra e admitância -Detecção de defeitos à terra através do método de detecção de impulsos

---

Catálogos

SIPROTEC 7SA86
SIPROTEC 7SA86
2 Páginas
SIPROTEC 7SA87
SIPROTEC 7SA87
2 Páginas
SIPROTEC 7SA82
SIPROTEC 7SA82
2 Páginas
