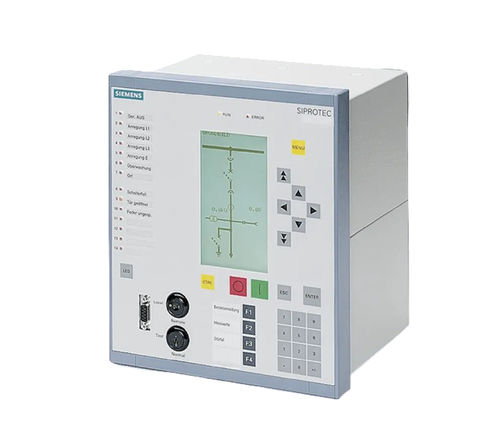

Relé de proteção de sobrecorrente SIPROTEC 7SJ6 series
de fuga à terrade tensãode sincronização

relé de proteção de sobrecorrente
relé de proteção de sobrecorrente
relé de proteção de sobrecorrente
relé de proteção de sobrecorrente
relé de proteção de sobrecorrente
relé de proteção de sobrecorrente
Guardar nos favoritos
Comparar


Características

Valor medido
de fuga à terra, de tensão, de sobrecorrente, de sincronização
Aplicações
para motor elétrico, para alimentador
Montagem
para montagem em painel
Comunicação
ModBUS RTU, PROFIBUS
Norma
IEC
Outras características
programável, multifuncional, de alta tensão

Descrição

Os relés de proteção contra sobrecorrente SIPROTEC 7SJ6 foram projetados especificamente para a proteção de alimentadores, linhas e motores em sistemas de média e alta tensão. Com a ferramenta de engenharia de alto desempenho DIGSI 4, os dispositivos SIPROTEC 4 oferecem soluções de sistema fáceis de usar para proteção, automação e monitoramento com alta segurança de investimento. Funcionalidades O relé fornece controle do disjuntor, outros dispositivos de comutação e funções de automação. A lógica programável integrada (CFC) permite ao usuário implementar suas próprias funções, por exemplo, para a automação de painéis de distribuição (intertravamento). O usuário também tem permissão para gerar mensagens definidas pelo usuário. As interfaces de comunicação flexíveis estão abertas para arquiteturas de comunicação modernas com sistemas de controle. Hardware -4 transformadores de corrente Entradas binárias -3/8/11 Relés de saída -4/8/6 -Exibição de texto ou representação gráfica -Montagem em superfície ou caixa de montagem embutida Interfaces de comunicação -Porta do sistema - IEC 61850 - PROFINET - DNP3 TCP - IEC 60870-5-103 - PROFIBUS-DP - DNP 3.0 - MODBUS RTU -Porta de serviço - DIGSI 4, - Modem - Termobox -Porta da frente - DIGSI 4 -Sincronização de tempo via IRIG B/DCF77 Funções Funções de proteção -Proteçãovercurrent (definite-time/inverse-time/user-def.) -Detecção de falha de terra sensível -Proteção contra falha de terra intermitente -Falha de terra restrita de alta impedância -Inrush - Detecção de corrente -Protecção do motor - Monitoramento de subcorrente - Supervisão da hora de início - Inibição de reinício - Rotor bloqueado - Proteção contra travamento da carga -Proteção contra sobrecarga -Monitoramento de temperatura

---

Catálogos

Não estão disponíveis catálogos para este produto.
