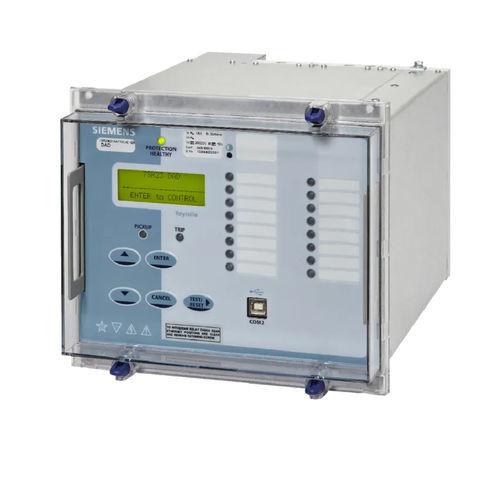

Relé de proteção de fuga à terra Reyrolle 7SR23

de correntede fasepara motor elétrico

O 7SR23 DAD é um relé numérico de alta impedância de circulação de corrente que possui quatro entradas de corrente, sendo utilizado como proteção unitária para detectar falhas de fase e terra. Funcionalidades O relé pode ser aplicado em barramentos, conexões, transformadores, reatores e motores. O relé é utilizado em aplicações de 'alta impedância' em conjunto com resistências estabilizadoras externas e resistências não lineares (Metrosils). Os componentes externos normalizados podem ser fornecidos numa caixa Epsilon para facilitar a concepção e a instalação. O recurso de supervisão integral do CT detecta circuitos abertos nos circuitos de fiação secundária do CT, uma consideração onde os circuitos do CT são comutados. Os relés estão alojados em caixas E6 ou E8. A lógica integrada é fornecida para permitir a configuração ideal da funcionalidade de entrada e saída do relé. A funcionalidade de proteção, instrumentação e medição é acessível através de canais de comunicação de dados. Uma porta USB frontal fascia para conexão local e uma porta traseira RS485 para conexão remota são fornecidas como padrão, portas traseiras adicionais estão disponíveis como opções. Funções Funções de proteção -Proteção diferencial total 87/50(G) -Proteção contra falta à terra restrita 87REF -Falha na Terra (50G) Funções de supervisão -Supervisão de TC (CT50) -Monitor de folga por defeito (87/50BF) Funções de monitorização -Instrumentação Outras funções -Opção IEC 61850 -Oito grupos de configurações -Proteção por senha -Autocontrolo -Registros de falhas, eventos e formas de onda
