O dispositivo de sobrecorrente 7SR511 inclui uma ampla gama de funções de proteção e comunicações Ethernet IEC 61850 como padrão. Para minimizar ainda mais as variantes do produto, a fonte de alimentação e as entradas binárias cobrem toda a faixa operacional com limiares de entrada binária configuráveis.
Funcionalidades
O Reyrolle 5 foi concebido para as redes eléctricas do futuro com comunicações melhoradas e segurança cibernética
enquanto mantém uma interface amigável e fácil gerenciamento de produtos.
O dispositivo de sobrecorrente Reyrolle 7SR511 inclui uma vasta gama de funções de protecção e comunicações Ethernet IEC 61850 como padrão. Para minimizar ainda mais as variantes do produto, a fonte de alimentação e as entradas binárias cobrem toda a faixa operacional com limiares de entrada binária configuráveis.

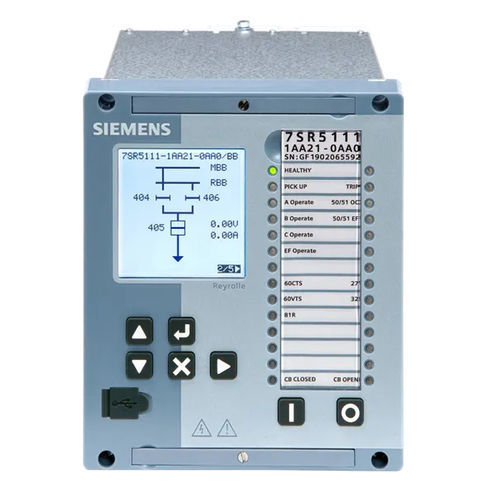

O grande LCD, botões táteis e LEDs programáveis oferecem uma interface de produto amigável e o elemento de relé é extraível para fácil substituição.
Entradas e saídas
4 CT + 8 BI + 6 BO
4 CT + 13 BI + 8 BO
4 CT + 38 BI + 18 BO
4 CT + 4 VT + 9 BI + 8 BO
4 CT + 4 VT + 14 BI + 10 BO
4 CT + 4 VT + 39 BI + 20 BO
Comunicação
Porta USB frontal padrão (para configuração usando a ferramenta de software baseada em Reydisp PC) portas eléctricas RS485, 2 x RJ45 traseiras ou ligações Ethernet ópticas opcionais.
Alojamento
Tamanho 6 ou 12 com desenho desenhável. Visor LCD 128 x 128 retroiluminado com capacidades de visualização de texto e gráfica adequadas para diagramas de mímica de linha única.
Funções
Funcionalidade standard
-37/37G proteção contra corrente subjacente
-46 Proteção de sobrecorrente de seqüência negativa
-46BC Detecção de condutores quebrados
-49 Protecção térmica contra sobrecarga
-50/ 50N/ 50G Sobrecorrente instantânea
---
