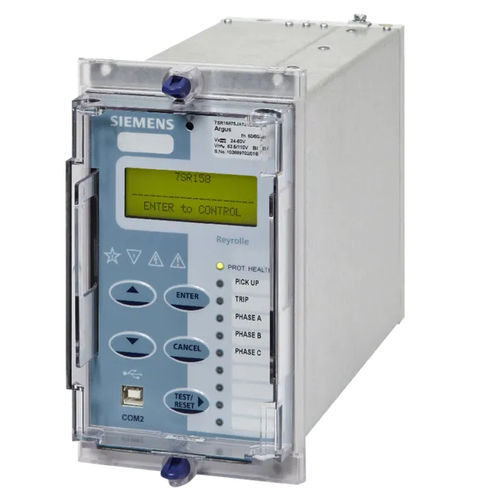

Relé de proteção de frequência Reyrolle 7SR158

de tensãode sequência de fasespara montagem em painel

O Reyrolle 7SR158 Argus de tensão e frequência são dispositivos numéricos, multifuncionais, com funcionalidade concebida para ligação a transformadores de tensão. A funcionalidade de tensão e frequência é complementada por armazenamento de dados, instrumentação, lógica configurável pelo usuário e recursos de comunicação de dados. Uma interface amigável baseada em menus fornece acesso local às configurações do relé, instrumentos e dados operacionais. A fascia também se beneficia de 9 LEDs tri-coloridos configuráveis pelo usuário e uma porta USB para acesso ao PC. As principais funções fornecidas incluem 27/59 - sub e sobretensão, 81 - sub e sobre freqüência, 78 -Voltagem vetorial de deslocamento e 81R - Taxa de mudança de freqüência. Os relés têm três entradas de tensão, seis entradas binárias e oito saídas binárias e estão alojados numa caixa de tamanho E4. A lógica programável é fornecida para permitir a configuração ideal da funcionalidade do relé. Uma porta RS485 elétrica traseira é fornecida para conexão SCADA usando o protocolo IEC60870-5-103, DNP3.0 ou MODBUS RTU. Funções Funções de protecção -Tensão inferior/sobre tensão -Frequência abaixo/cima -Taxa de mudança de frequência -Tensão sequencial de fase negativa -Deslocamento de tensão neutro -Voltagem vetorial de deslocamento Funções de supervisão -Supervisão de circuitos fechados e de viagem -Lockout Funções de monitorização -Linha primária/secundária e tensões de fase -Registro de demanda histórica -Tensão de sequência de fase positiva (PPS) -Tensão de sequência de fases negativas (NPS) -Zero sequência de fases (ZPS) de tensão Outras funções -Quatro grupos de configurações -2 níveis de proteção por senha -Monitoramento de si mesmo -Circuit breaker trip e balcões de manutenção -Registos de falhas, eventos e formas de onda -Lógica de usuário programável -Alarmes de usuário
