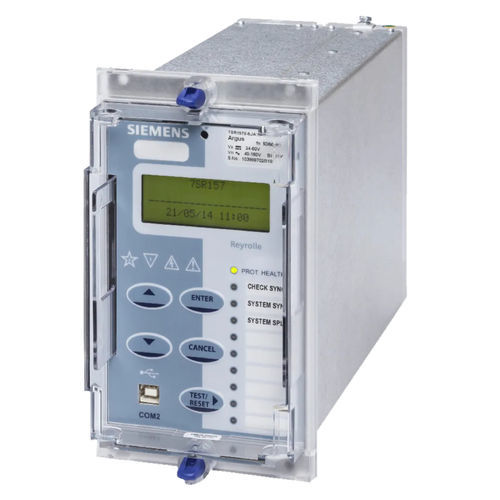

Relé de proteção de sincronização Reyrolle 7SR157

para montagem em painelRS485programável

O Reyrolle 7SR157 Argus é um relé combinado de verificação e sincronização do sistema projetado para realizar o fechamento controlado de um disjuntor usando medições das tensões da linha e do barramento Características O relé impedirá o fechamento de um disjuntor se as diferenças de ângulo de fase, freqüência de escorregamento ou magnitude da tensão estiverem fora dos limites prescritos. Se os parâmetros estiverem dentro dos limites, o relé emitirá uma saída que pode ser usada para fechar o disjuntor diretamente ou em conjunto com um esquema de auto-retenção. Com caixa de 4U de altura, tamanho E4, o relé fornece instrumentação e dados de falhas com lógica integrada de entrada e saída, registro de dados e relatórios de falhas. O acesso à funcionalidade de comunicação do relé é através de uma porta USB frontal para conexão de PC local ou porta RS485 elétrica traseira para conexão remota. Monitorização -Detector de subtensão (25) -Detector de voltagem diferencial (25) -Níveis de tensão (estado vivo e morto) (25) -Close-circuit supervisão (74) -VT Falha (60) Controle -Voltagem trim (magnitude e fase) (25) -Detector de separação do sistema (25) -Cheque a sincronização (25) -Cheque a sincronização de guarda fechada (25) -Sistema de sincronização (25) -Fechar em sincronização zero (25) -System-split lockout (25) -Synchronizing bypass (25)
