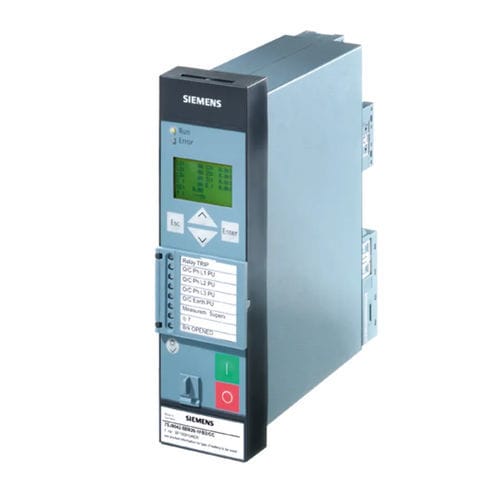

Relé de proteção de tensão SIPROTEC 7SK8 series

de sobrecargade potênciade frequência

Os SIPROTEC 7SK80 e SIPROTEC 7SK81 são relés de proteção do motor multifuncionais. Eles são projetados para a proteção de motores assíncronos de todos os tamanhos. Funcionalidades A SIPROTEC 7SK80 possui "funções de proteção flexíveis". Até 20 funções de proteção adicionais podem ser criadas pelo usuário. Portanto, a proteção de mudança de frequência ou proteção de energia reversa pode ser realizada, por exemplo. O relé fornece controle do disjuntor, outros dispositivos de comutação e funções de automação. A lógica programável integrada (CFC) permite ao usuário adicionar funções próprias, por exemplo, para a automação de painéis de distribuição (intertravamento). O usuário também tem permissão para gerar mensagens definidas pelo usuário. Hardware -4 transformadores de corrente Transformadores de tensão -0 / 3 -3 / 7 entradas binárias (limiares configuráveis através de software) -5 / 8 saídas binárias (2 de comutação) -0 / 5 entradas RTD -1 contato de vida -Terminais plugáveis de corrente e tensão. Funções -Proteção contra sobrecorrente de tempo definido e inverso (fase/terra) (50, 50N, 51, 51, 51N) -Proteção direcional contra sobrecorrente de tempo, terra (67N) -Proteção direcional de sobrecorrente, terra (defi-nite/inverso) (67Ns, 50Ns)) -Tensão de deslocamento, tensão de seqüência zero (59N) -Supervisão do circuito de abertura (74TC) -Monitorização de corrente contínua (37) -Monitoramento de temperatura (38) -Proteção contra sobrecarga térmica (49) -Proteção contra congestionamento de carga (51M) -Protecção do rotor bloqueado (14)
