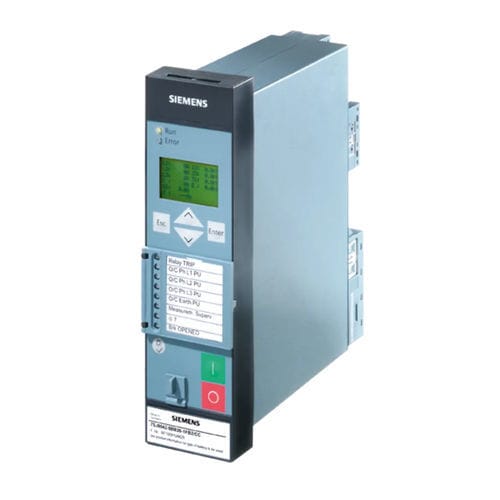

Relé de proteção de sobrecorrente SIPROTEC 7SJ8 series

de frequênciapara linha elétrica aéreapara alimentador

Os relés de proteção de sobrecorrente e de alimentação podem ser usados para proteção de redes de alta e média tensão com aterramento, aterramento de baixa resistência, isolado ou ponto neutro compensado. Os relés têm todas as funções necessárias para serem aplicados como um relé de backup a um relé diferencial do transformador. Funcionalidades Hardware -4 transformadores de corrente transformadores de tensão -0/3 Entradas binárias -3/7/11 (limiares configuráveis através de software) -5/8 saídas binárias (2 contatos de comutação / forma C) -1 contato de vida -Terminais plugáveis de corrente e tensão. Funções -Proteção contra sobrecorrente de tempo definido e inverso (fase/terra) (50, 50N, 51, 51, 51N) -Proteção direcional contra sobrecorrente de tempo (fase/terra) (67, 67N) -Proteção sensível direcional contra falta à terra (67Ns, 50Ns) -Proteção contra sobretensão, sistema de seqüência zero (59N) -Proteção contra falha de terra restrita de alta impedância (87N) -Retenção por esmagamento -Supervisão do circuito de abertura (74TC) -Monitorização de corrente contínua (37) -Proteção contra sobrecarga (49) -Proteção contra subtensão/sobretensão (27/59) -Forward-power, proteção reversa-power (32) -Factor de potência (55) -Protecção de sobrefrequência/subfrequência (81O/U) -Proteção contra falha do disjuntor de circuito fechado (50B/F) -Proteção contra falha à terra intermitente -Proteção contra falta à terra direcional intermitente (67Ns) -Proteção contra carga desequilibrada (46) -Supervisão de tensão de seqüência de fases (47) -Proteção de sobrecorrente de tempo inverso dependente da tensão (51V) -Synchrocheck (25) -Fechamento automático (79) -Localizador de falhas (FL) -Bloqueio (86) -Proteção contra mudança de taxa de frequência (81R) -Proteção contra tensão de comutação (27R/59R)
