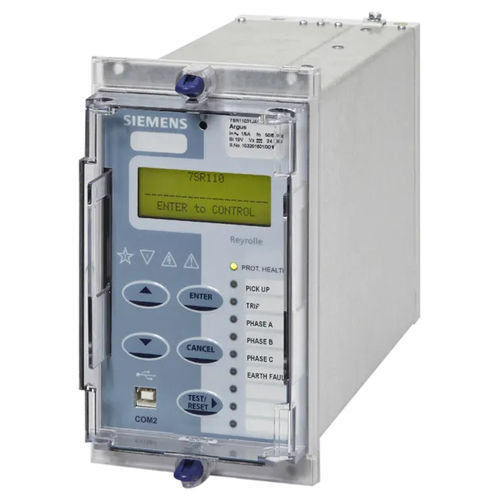

Relé de sobrecarga Reyrolle 7SR series

de fuga à terrade sequência de fasesde sobrecorrente

Os dispositivos de protecção de sobrecorrente Argus Reyrolle 7SR10, 7SR11,7SR12,7SR21 e 7SR22 foram especificamente concebidos para fornecer protecção de alimentação para redes de distribuição e industriais. Funcionalidades O relé de sobrecorrente e falha de terra Argus Reyrolle 7SR10 é desenvolvido usando a mais recente geração de tecnologia de hardware e está disponível em múltiplas variantes dependendo da fonte de alimentação, configuração de entrada binária/saída binária e facilidade de comunicação de dados. Hospedados em um estojo alto 4U, tamanho 4U, não extraíveis, estes relés fornecem proteção, monitoramento, instrumentação e medição com lógica de entrada e saída integrada, registro de dados e relatórios de falha. O acesso de comunicação à funcionalidade do relé é feito através de uma porta USB frontal para conexão local ao PC ou uma porta RS485 elétrica traseira (opcional) para conexão remota. -Pickup de carga fria (51C) -Dois grupos de configurações -Proteção por senha - 2 níveis -Lógica programável do utilizador -Autocontrolo -Disparo do disjuntor Circuit e contador de manutenção Funções Funções de proteção -Condutor quebrado, desbalanceamento de carga (46BC) -Sobrecorrente de seqüência de fases negativas (46NPS) -Sobrecarga térmica (49) -Proteção instantânea de sobrecorrente (50) -Falta à terra instantânea (50N/G) -Proteção contra sobrecorrente temporizada (51) -Proteção de falta à terra derivada/medida com atraso de tempo (51N/G) -Pickup de carga fria (51C) -Falha no disjuntor de circuito fechado (50BF) -Proteção de falta sensível à terra temporizada (51SEF) -Retenção de impulso (81HBL2) -Falha de terra sensível instantânea (50SEF)
