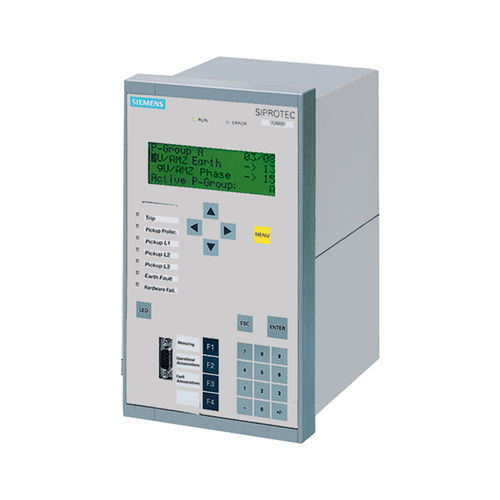

Relé de proteção diferencial SIPROTEC 7SD series

de sobretensãode sobrecargacontra sobrefrequências

A proteção diferencial da linha SIPROTEC 7SD610 e 7SD5 foi projetada especialmente para a proteção seletiva de linhas aéreas e cabos com alimentação de fio único e multifilar em sistemas de média e alta tensão. Transformadores e bobinas de compensação na faixa de proteção também são possíveis. O SIPROTEC 7SD5 também está disponível como dispositivo combinado de proteção diferencial de linha e de distância. Com a ferramenta de engenharia de alto desempenho DIGSI 4, os dispositivos SIPROTEC 4 oferecem soluções de sistema fáceis de usar para proteção, automação e com alta experiência de campo e segurança. Funcionalidades Ele é projetado para fornecer proteção de back-up diferencial e direcional para todos os níveis de tensão e tipos de redes. O relé possui alta velocidade e medição de curto-circuito seletiva de fase. A unidade é assim adequada para a eliminação de falhas monofásicas e trifásicas. A comunicação digital de dados para a medição de corrente diferencial é efetuada através de cabos de fibra ótica, redes ou conexões de fios piloto, de modo que as extremidades da linha podem estar bem distantes. A interface de proteção serial (interface R2R) do relé pode ser adaptada de forma flexível às exigências de todos os meios de comunicação existentes. Se o método de comunicação for alterado, é possível uma adaptação flexível dos módulos de comunicação à configuração existente. Além da função principal de proteção, ou seja, a proteção diferencial, o SIPROTEC 7SD610 possui uma gama completa de funções de proteção de emergência e/ou de back-up configuráveis, tais como proteção contra sobrecorrente de fase e terra com elementos direcionais, se os transformadores de tensão estiverem conectados.
