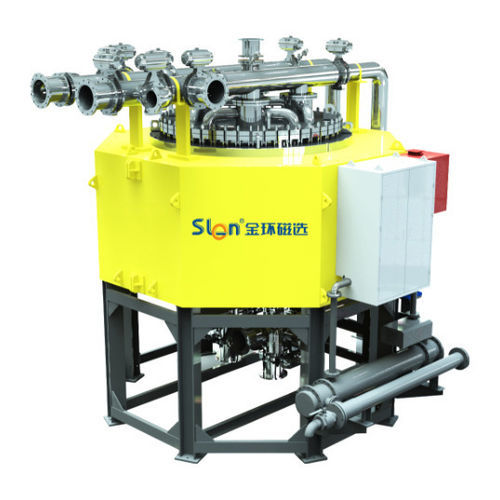

Máquina de filtragem magnética SJ series

para produtos abrasivosautolimpanteautomática

Descrição do produto:
O filtro magnético de alta extração SJ (HEMF) com economia de energia é projetado para remoção de ferro e purificação de minerais não metálicos de granulometria fina. É adequado para feldspato, areia de quartzo, caulim, nefelina, fluorita, cianita e sillimanita. Em combinação com SLon VPHGMS permite produzir concentrados não metálicos de alta qualidade.

Características do produto:

• Bobina de alta concentração que permite economia de energia superior a 35%;
• Yugo magnético de alta condutividade que aumenta em mais de 30% a área de separação do meio magnético, melhorando capacidade e eficiência;
• Intensidade de campo magnético ajustável continuamente até 1,85 T;
• Sistema de controlo PLC totalmente automático; a limpeza da matriz magnética não requer desmontagem;
• Descarga e limpeza com lavagem combinada de água e ar de alta pressão para evitar entupimento da matriz;
• Adequado para alimentação de grão fino: 40–400 mesh; densidade de alimentação 10–30%.

Funcionamento e procedimento de limpeza:
O HEMF é composto por dispositivo de lavagem com água de alta pressão, estrutura, bobina economizadora de energia, yugo magnético de alta condutividade, matriz magnética de alta concentração, dispositivo de lavagem de ar de alta pressão e trocador de calor de duplo circuito. A corrente contínua na bobina gera um campo magnético induzido de alto gradiente na superfície da matriz. A polpa, impulsionada por uma bomba com controlo de frequência, é alimentada pela parte inferior até ao yugo inferior e através da matriz: partículas magnéticas aderem à superfície da matriz enquanto partículas não magnéticas atravessam e saem como concentrado. Após a separação, a polpa residual na cavidade é retornada ao tanque de alimentação por sequência de válvulas. As partículas magnéticas retidas são totalmente removidas pela lavagem combinada de água e ar de alta pressão. O trocador de calor de duplo circuito estabiliza a temperatura da bobina durante a operação.

Parâmetros técnicos:

• Modelo 500 (SJ-500J / SJ-500CJ): diâmetro da cavidade 500 mm; granulometria 40–400 mesh; densidade de alimentação 10–30%; vazão de polpa 10–20 m3/h; vazão de minério 0,9–4,5 t/h; campo de fundo 0–1,6 / 0–1,7 T; potência da bomba 7,5 kW; água de lavagem 20–25 m3/h; pressão da água 0,8 MPa; peso máximo da peça 8 t.
• Modelo 750 (SJ-750J / SJ-750CJ): diâmetro 750 mm; vazão polpa 15–45 m3/h; vazão minério 2–10 t/h; potência bomba 11 kW; água lavagem 20–30 m3/h; peso máximo 10 t. Campo 0–1,6 / 0–1,7 T; granulometria e densidade conforme acima.
• Modelo 1000 (SJ-1000J / SJ-1000CJ): diâmetro 1000 mm; vazão polpa 45–70 m3/h; vazão minério 3,5–18 t/h; potência bomba 15 kW; água lavagem 35–45 m3/h; peso máximo 8 t. Campo 0–1,6 / 0–1,7 T.
• Modelo 1250 (SJ-1250J / SJ-1250CJ): diâmetro 1250 mm; vazão polpa 50–100 m3/h; vazão minério 5,5–28 t/h; potência bomba 18,5 kW; água lavagem 60–70 m3/h; peso máximo 10 t. Campo 0–1,6 / 0–1,7 T.
• Modelo 1500 (SJ-1500J / SJ-1500CJ): diâmetro 1500 mm; vazão polpa 75–150 m3/h; vazão minério 8–42 t/h; potência bomba 30 kW; água lavagem 90–110 m3/h; peso máximo 10 t. Campo 0–1,6 / 0–1,7 T.
• Modelo 2000 (SJ-2000J / SJ-2000CJ): diâmetro 2000 mm; vazão polpa 120–300 m3/h; vazão minério 14–72 t/h; potência bomba 30 kW; água lavagem 90–110 m3/h; peso máximo 15 t. Campo 0–1,6 / 0–1,7 T.
• Modelo 2500 (SJ-2500J / SJ-2500CJ): diâmetro 2500 mm; vazão polpa 250–500 m3/h; vazão minério 22–113 t/h; potência bomba 55 kW; água lavagem 140–160 m3/h; peso máximo 15 t. Campo 0–1,6 / 0–1,7 T.

Materiais adequados:

• Feldspato
• Arena de quartzo
• Caulim
• Nefelina
• Fluorita
• Cianita
• Sillimanita
• Outros minerais não metálicos finos
