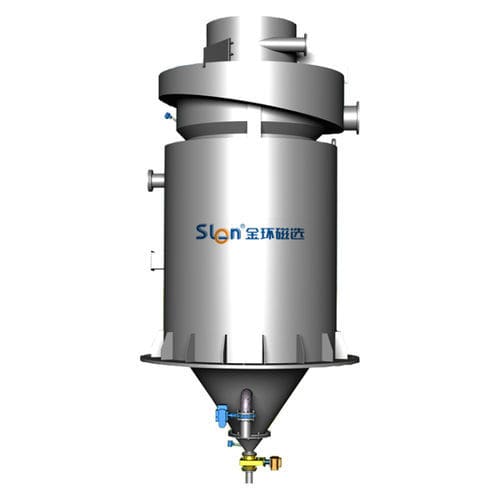

Separador de metais CH-SWCXJ series

magnéticode processopara minério

Descrição do produto
A coluna de elutriação magnética automática série CH-SWCXJ foi projetada para a separação de magnetita. Pode realizar deslamagem, concentração e melhoria de teor simultaneamente ou em etapas, conforme as características do minério e os requisitos do processo. O equipamento é adequado para integração com peneiras de alta frequência ou ciclones em fluxogramas de processamento mineral.

Características do produto

• Deslamagem: permite a separação quase total de ganga e ferro magnético
• Separação de alta precisão: dissocia associações minerais para separar frações pobres e ricas
• Operação ajustável: teor do concentrado e recuperação podem ser alterados para atender metas do processo
• Capacidade escalável: projeto que supera limites de baixa capacidade e alimentação irregular
• Integração de processo: combinação eficaz com peneiras de alta frequência ou ciclones para recuperação de minerais magnéticos
• Otimização do processo: pode substituir várias unidades de separação magnética na seção de concentração
• Projeto economizador de água: consumo reduzido graças à circulação otimizada
• Controle remoto por computador: suporta monitoramento e ajuste automatizados

Como funciona
A água de circulação é alimentada tangencialmente pela parte inferior para formar um fluxo ascendente em espiral na zona de separação. O minério é alimentado pelo alimentador superior e disperso na zona. Campos magnéticos sobrepostos atuam na área de separação: partículas de ganga e material fracamente magnético são arrastadas pelo fluxo de água em espiral e transbordam com a água para as caçambas de rejeito. As partículas de ferro magnético dissociadas são sujeitas a uma força magnética descendente combinada com a gravidade, maior do que as forças ascendentes do fluxo de água, e são descarregadas pela saída de concentrado na base da coluna para formar o concentrado.

Especificações técnicas

• CH-SWCXJ1000L — Dimensão (mm): 1700×1700×4740; Tensão (V): 380/220; Potência (kW): 6; Pressão da água (MPa): ≥0.2; Vazão de água (m³/h): 30-60; Qualidade da água (ppm): ≤300; Cilindro (mm): 1000; Carga máxima (kg): 14200; Vazão de minério (t/h): 10-25; Densidade de alimentação (%): ≥30; Densidade do concentrado (%): 50-70
• CH-SWCXJ1200L — Dimensão (mm): 1760×1760×4959; Tensão (V): 380/220; Potência (kW): 6; Pressão da água (MPa): ≥0.2; Vazão de água (m³/h): 50-120; Qualidade da água (ppm): ≤300; Cilindro (mm): 1200; Carga máxima (kg): 18000; Vazão de minério (t/h): 15-30; Densidade de alimentação (%): ≥30; Densidade do concentrado (%): 50-70
• CH-SWCXJ1400L — Dimensão (mm): 2380×2380×5622; Tensão (V): 380/220; Potência (kW): 7.5; Pressão da água (MPa): ≥0.25; Vazão de água (m³/h): 80-140; Qualidade da água (ppm): ≤300; Cilindro (mm): 1400; Carga máxima (kg): 20000; Vazão de minério (t/h): 20-35; Densidade de alimentação (%): ≥30; Densidade do concentrado (%): 50-70
• CH-SWCXJ1600L — Dimensão (mm): 2634×2634×6494; Tensão (V): 380/220; Potência (kW): 7.5; Pressão da água (MPa): ≥0.25; Vazão de água (m³/h): 100-160; Qualidade da água (ppm): ≤300; Cilindro (mm): 1600; Carga máxima (kg): 30000; Vazão de minério (t/h): 25-40; Densidade de alimentação (%): ≥30; Densidade do concentrado (%): 50-70
• CH-SWCXJ1800L — Dimensão (mm): 2892×2892×7372; Tensão (V): 380/220; Potência (kW): 7.5; Pressão da água (MPa): ≥0.25; Vazão de água (m³/h): 120-180; Qualidade da água (ppm): ≤300; Cilindro (mm): 1800; Carga máxima (kg): 45000; Vazão de minério (t/h): 30-50; Densidade de alimentação (%): ≥30; Densidade do concentrado (%): 50-70
• CH-SWCXJ2000L — Dimensão (mm): 3200×3200×7621; Tensão (V): 380/220; Potência (kW): 7.5; Pressão da água (MPa): ≥0.25; Vazão de água (m³/h): 140-200; Qualidade da água (ppm): ≤300; Cilindro (mm): 2000; Carga máxima (kg): 65000; Vazão de minério (t/h): 35-60; Densidade de alimentação (%): ≥30; Densidade do concentrado (%): 50-70
• CH-SWCXJ2200L — Dimensão (mm): 3532×3532×8343; Tensão (V): 380/220; Potência (kW): 7.5; Pressão da água (MPa): ≥0.25; Vazão de água (m³/h): 160-240; Qualidade da água (ppm): ≤300; Cilindro (mm): 2200; Carga máxima (kg): 90000; Vazão de minério (t/h): 40-70; Densidade de alimentação (%): ≥30; Densidade do concentrado (%): 50-70
