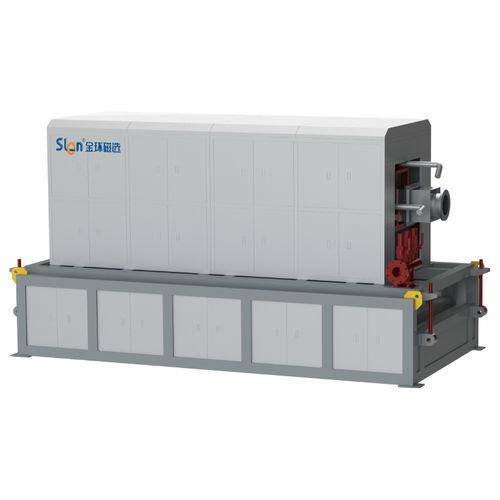

Separador para metais ferrosos WCT series

magnético de ímãs permanentesde processopara minério

Visão geral do produto:
Separador magnético permanente interno WCT projetado para pré-concentração e remoção de ferro no processamento de minerais. Indicado para separar minerais magnéticos de minérios mistos e remover contaminantes ferrosos de minerais não metálicos.

Aplicações:

• Pré-seleção de magnetita vanádio‑titânio e minérios de ferro mistos
• Concentração de areias de praia, areia de quartzo e areias minerais de grão grosso
• Remoção de ferro de quartzo, feldspato, caulim e outros minerais não metálicos

Principais características:

• Sistema com ímãs permanentes e matriz magnética que oferece alta intensidade e profundidade de ação para separação eficiente
• Adaptável a ampla gama de tamanhos de partículas e resistente a obstruções
• Grau do concentrado ajustável pela velocidade de rotação do cilindro e pelo fluxo de água de lavagem
• Baixo consumo de energia e água para reduzir custos operacionais
• Pequena área ocupada, operação estável, baixo ruído e manutenção simplificada

Princípio de funcionamento:
O material de alimentação entra na caixa de alimentação e é distribuído no cilindro de separação. Um sistema magnético fixo gera um campo não uniforme na zona de separação. As partículas magnéticas são atraídas para a parede interna ou para a matriz magnética e giram com o cilindro. Ao alcançar a zona não magnética superior, as partículas magnéticas são descarregadas para a calha de concentrado por gravidade e pela ação de lavagem da água, sendo coletadas na caixa de concentrado. Os materiais não magnéticos fluem para a caixa de rejeitos, permitindo a separação contínua.

Especificações técnicas:

• Parâmetros comuns: Densidade de alimentação 10–40 %; Ângulo de trabalho 0–22°; Tamanho de alimentação 0–15 mm; Intensidade de indução magnética 0,2–0,8 T
• WCT-1030 — Diâmetro do cilindro: 1000 mm; Largura: 3000 mm; Velocidade: 5–20 r/min; Vazão: 5–100 t/h; Potência: 18,5 kW; Peso: 13 t
• WCT-1036 — Diâmetro do cilindro: 1000 mm; Largura: 3600 mm; Velocidade: 5–20 r/min; Vazão: 60–120 t/h; Potência: 18,5 kW; Peso: 15 t
• WCT-1040 — Diâmetro do cilindro: 1000 mm; Largura: 4000 mm; Velocidade: 5–20 r/min; Vazão: 70–130 t/h; Potência: 18,5 kW; Peso: 17 t
• WCT-1230 — Diâmetro do cilindro: 1200 mm; Largura: 3000 mm; Velocidade: 5–20 r/min; Vazão: 70–120 t/h; Potência: 22 kW; Peso: 15 t
• WCT-1236 — Diâmetro do cilindro: 1200 mm; Largura: 3600 mm; Velocidade: 5–20 r/min; Vazão: 90–140 t/h; Potência: 22 kW; Peso: 17 t
• WCT-1240 — Diâmetro do cilindro: 1200 mm; Largura: 4000 mm; Velocidade: 5–20 r/min; Vazão: 100–150 t/h; Potência: 22 kW; Peso: 19 t
• WCT-1430 — Diâmetro do cilindro: 1400 mm; Largura: 3000 mm; Velocidade: 5–20 r/min; Vazão: 90–160 t/h; Potência: 22 kW; Peso: 20 t
• WCT-1436 — Diâmetro do cilindro: 1400 mm; Largura: 3600 mm; Velocidade: 5–20 r/min; Vazão: 100–170 t/h; Potência: 22 kW; Peso: 22 t
• WCT-1440 — Diâmetro do cilindro: 1400 mm; Largura: 4000 mm; Velocidade: 5–20 r/min; Vazão: 110–180 t/h; Potência: 22 kW; Peso: 24 t
• WCT-1630 — Diâmetro do cilindro: 1600 mm; Largura: 3000 mm; Velocidade: 5–20 r/min; Vazão: 120–170 t/h; Potência: 30 kW; Peso: 22 t
• WCT-1636 — Diâmetro do cilindro: 1600 mm; Largura: 3600 mm; Velocidade: 5–20 r/min; Vazão: 130–190 t/h; Potência: 30 kW; Peso: 24 t
• WCT-1640 — Diâmetro do cilindro: 1600 mm; Largura: 4000 mm; Velocidade: 5–20 r/min; Vazão: 140–200 t/h; Potência: 30 kW; Peso: 26 t
