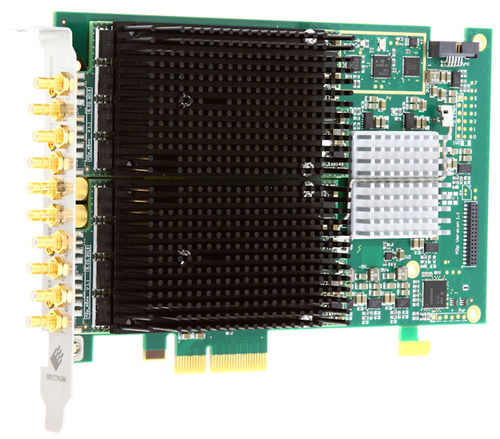

Gerador de forma de onda arbitrária M2p.65xx series

de funçõesde sinalde canal duplo

GERADOR DE FORMA DE ONDA ARBITRÁRIA - PCIe - até 125 MS/s - 16 bits SAÍDA DE ALTA TENSÃO: OSCILAÇÕES DE SAÍDA ATÉ 24V! - gerador de formas de onda arbitrárias de 16 bits com saída de alta tensão - Modelos com 125 MS/s e 40 MS/s - Modelos com 4 ou 2 ou 1 canal - Largura de banda do sinal de saída > 60 MHz - Nível de saída programável ± 6 V em 50 Ohm ou ± 12 V em 1 MOhm - memória de bordo de 512 MSample - Modos: Single-Shot, Loop, FIFO, Modo de repetição de sequência, Gated, etc. - Sincronização de até 10 cartões = 40 canais (com Star-Hub) - 6 modelos diferentes disponíveis A série M2p.65xx oferece diferentes versões de geradores de formas de onda arbitrárias para PCI Express com uma taxa de saída máxima de 125 MS/s. Estas placas permitem gerar formas de onda livremente definíveis em vários canais de forma síncrona. Com uma das opções de sincronização, é possível a configuração de sistemas multicanais síncronos, bem como a combinação de geradores de formas de onda arbitrárias com digitalizadores da família de produtos M2p. A memória integrada de 512 MSample pode ser usada como armazenamento de formas de onda arbitrárias ou como um buffer FIFO que transmite continuamente dados através da interface PCIe. Os DACs de alta resolução de 16 bits oferecem quatro vezes a resolução dos AWGs que utilizam tecnologia de 14 bits.
